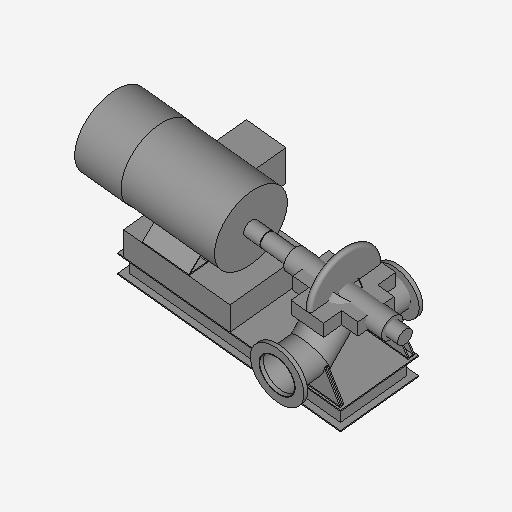

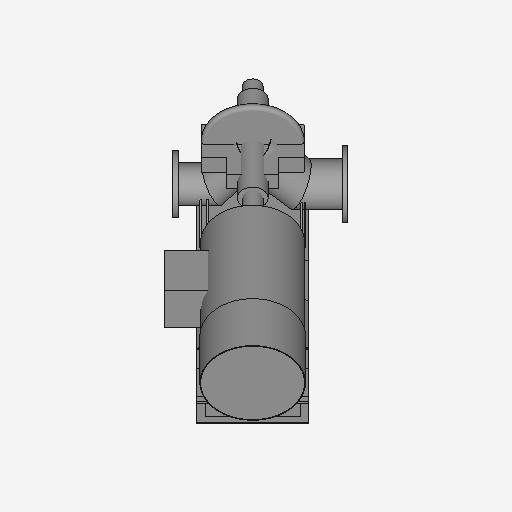

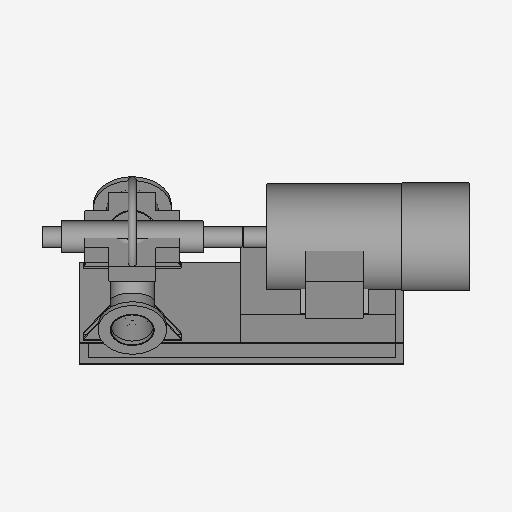

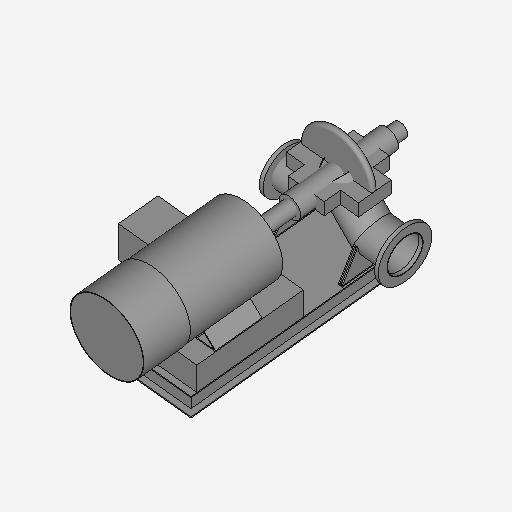

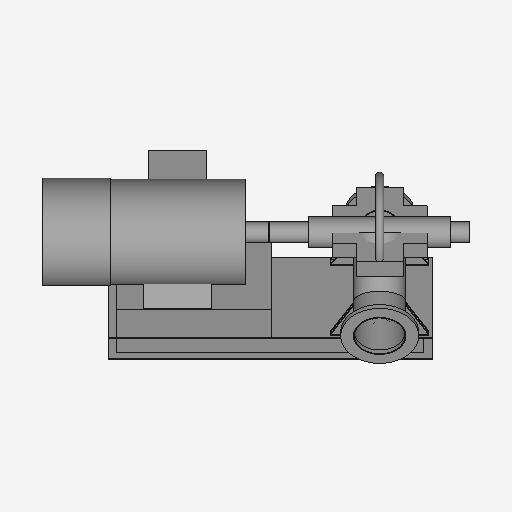

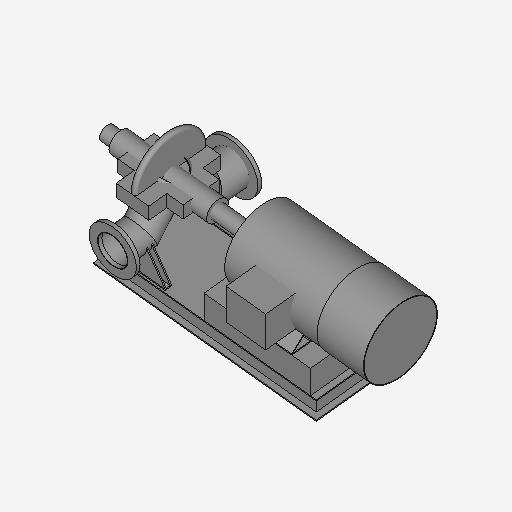

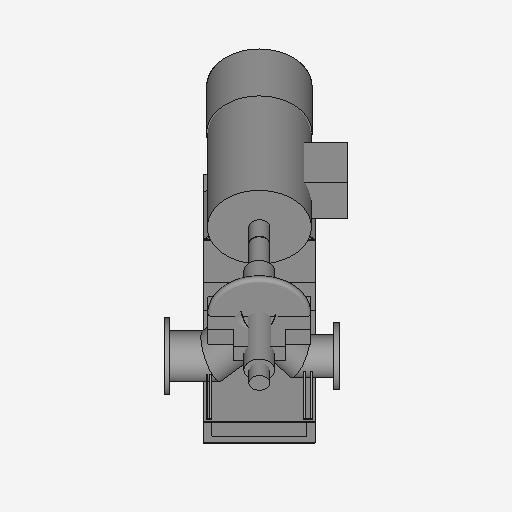

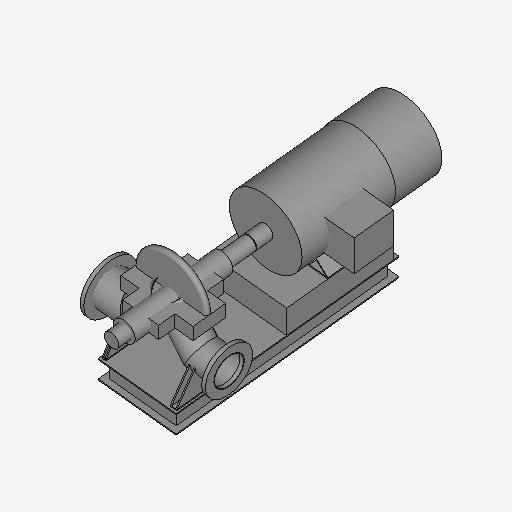

- 3D
规格
KQSN300-M13W/333
- 几何属性
- L4 650mm
- L 1180mm
- S 5mm
- L23 310mm
- L22 580mm
- L2 640mm
- L3 1915mm
- HH 1105mm
- H3 550mm
- H4 185mm
- B 620mm
- B1 670mm
- W1 480mm
- W 1050mm
- H1 250mm
- H2 250mm
- DN1 300mm
- DN1_1 310mm
- DN2 250mm
- DN2_1 260mm
- D1 460mm
- T1 32mm
- D2 405mm
- T2 32mm
- RN1 125mm
- RN2 185mm
- RN3 250mm
- RN4 122.5mm
- H 1170mm
- HL 750mm
- 电机基座底高 420mm
- L5 1168mm
- D5 625mm
- H7 308mm
- L7 340mm
- AD 530mm
- L1 1338mm
- LLX 315mm
- D 125mm
- E 140mm
- 查找表格 KQSW-380_参数
- D5_1 635mm
- RN5 310mm
- 电机型号 KQSN300-M13W/333-Y315M-4/132KW/380V
- 机械属性-一般信息
- 零件类型 标准
- 水泵类型 给水泵
- 安装方式 落地安装
- 泵轴方向 卧式
- 流量 1033.2m³/h
- 扬程 302156.198Pa
- 效率 83%
- 重量 2461000g
- 主体材质 铸铁
- 噪声 0dB
- 水泵结构 离心式
- 最大流量 1239.84m³/h
- 最小流量 619.92m³/h
- 最大扬程 357156.077Pa
- 最小扬程 240391.628Pa
- 运输重量 0g
- 运行重量 0g
- 吸入形式 双吸
- 叶轮级数 单级
- 驱动形式 电动机驱动
- 介质温度范围 ---
- 汽蚀余量 49019.5Pa
- 尺寸标注
- 长度 250mm
- 宽度 250mm
- 通用属性
- 描述 ---
- 设备厂家 凯泉
- 设备型号 KQSN300-M13W/333
- 电气信息
- 电源类型 AC
- 额定电压 380V
- 电源相数 三相
- 频率 50Hz
- 转速 1480rpm
- 额定功率 132000W
- 变频 是
- 最大转速 0rpm
- 最小转速 0rpm
- 自定义属性
- K1 410mm
- N1 12ul
- M1 28mm
- K2 355mm
- N2 12ul
- M2 28mm
- M 20mm
- O 20mm
- TY 2ul
分类
模型格式 gac
适配软件
特点
上传时间 2022-11-23
构件有问题？点我反馈
构件品牌 凯泉
