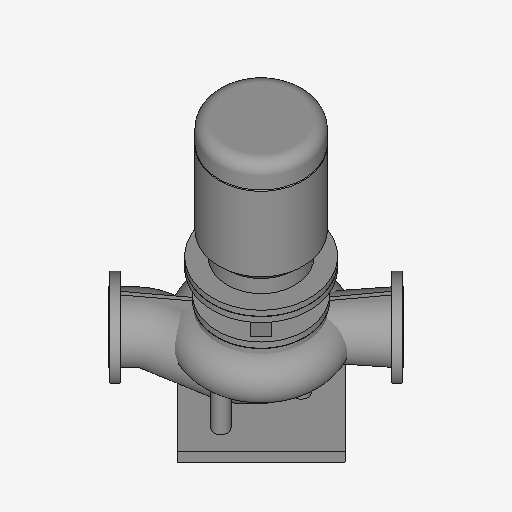

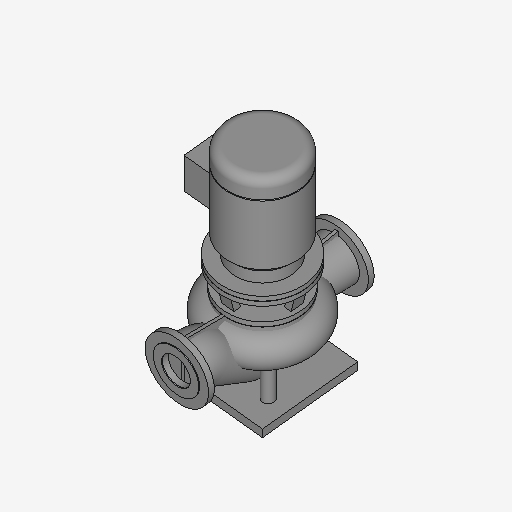

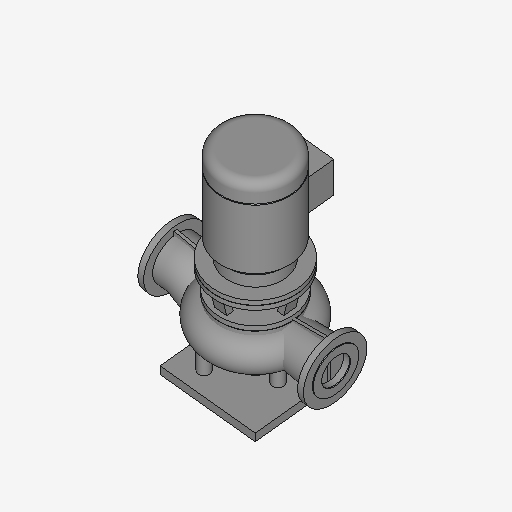

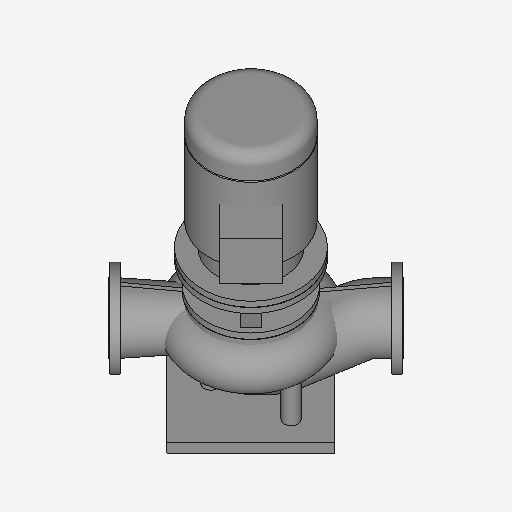

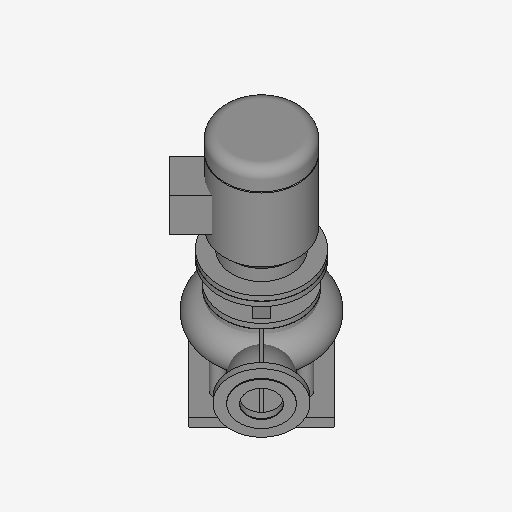

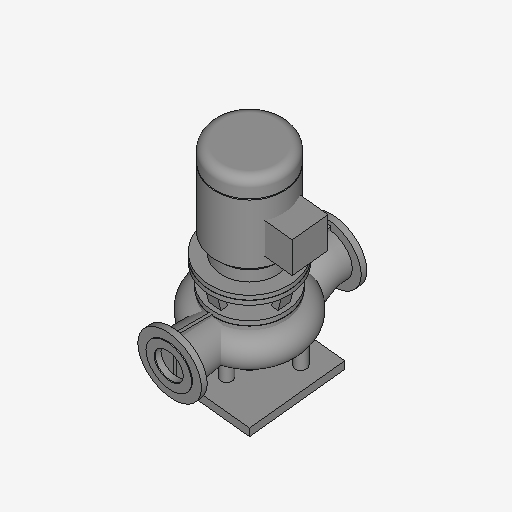

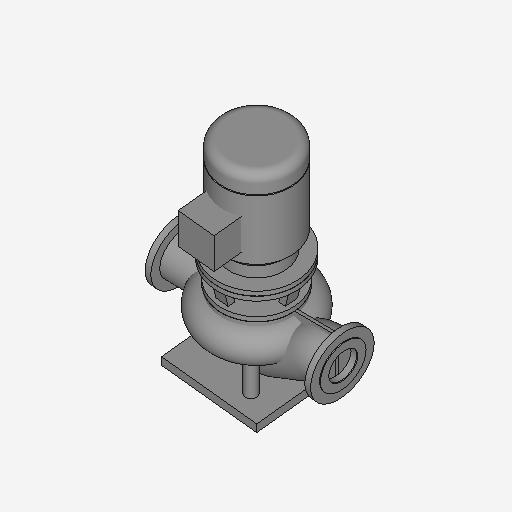

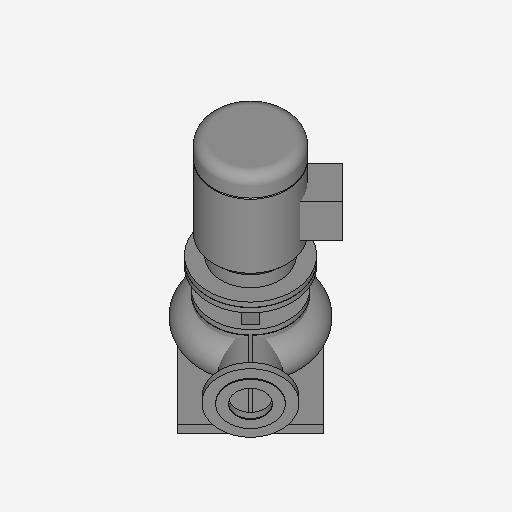

- 3D
规格
100KQL100-12.5-5.5/2
- 几何属性
- 长度 330mm
- 宽度 330mm
- C 30mm
- A 210mm
- L0 580mm
- M 280mm
- L1 790mm
- DN1 100mm
- DN2 100mm
- D 220mm
- D3 158mm
- LE 383mm
- L11 124mm
- W11 124mm
- D5 260mm
- AD 210mm
- P 300mm
- 法兰厚度 20mm
- 法兰垫片厚度 3mm
- RX 20mm
- WX 99mm
- 电机接口厚度 17.235mm
- H1 68.94mm
- 电机直径1 247mm
- 电机直径2 208mm
- LE1 68.94mm
- LE2 3.83mm
- LE3 30.64mm
- LE4 42.13mm
- LE5 172.35mm
- P1 270mm
- P2 225mm
- P3 240mm
- L2 21mm
- L3 -21mm
- D4 123.24mm
- b1 185mm
- L4 123.38mm
- R3 79mm
- R4 80mm
- R6 135mm
- R7 94.5mm
- R5 61.62mm
- R8 30mm
- 机械属性-一般信息
- 零件类型 标准
- 水泵结构 离心式
- 最大流量 120m³/h
- 最小流量 70m³/h
- 最大扬程 133333.04Pa
- 水泵类型 给水泵
- 最小扬程 78431.2Pa
- 安装方式 落地安装
- 运输重量 0g
- 泵轴方向 立式
- 运行重量 0g
- 流量 100m³/h
- 扬程 122548.75Pa
- 效率 78%
- 重量 113000g
- 主体材质 铸铁
- 驱动形式 电动机驱动
- 噪声 0dB
- 介质温度范围 ---
- 吸入形式 单吸
- 叶轮级数 单级
- 汽蚀余量 44117.55Pa
- 通用属性
- 描述 ---
- 设备厂家 凯泉
- 设备型号 100KQL100-12.5-5.5/2
- 电气信息
- 额定电压 380V
- 电源相数 三相
- 频率 50Hz
- 转速 2960rpm
- 额定功率 5500W
- 变频 是
- 最大转速 0rpm
- 最小转速 0rpm
- 电源类型 AC
- 自定义属性
- H2 10mm
- 角度 221.67°
分类
模型格式 gac
适配软件
特点
上传时间 2022-11-22
构件有问题？点我反馈
构件品牌 凯泉
