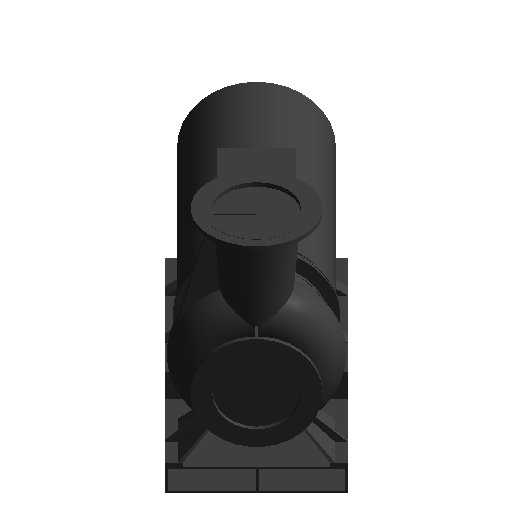

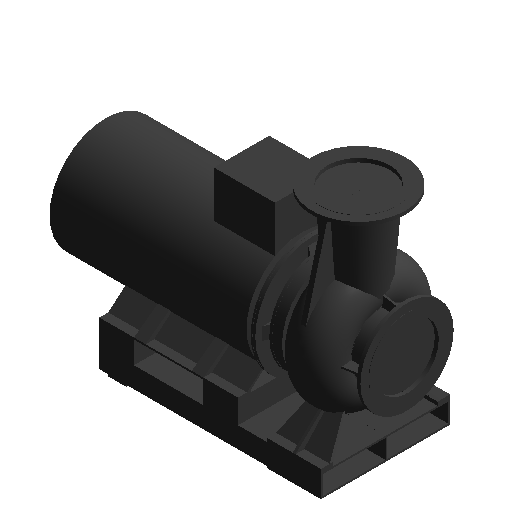

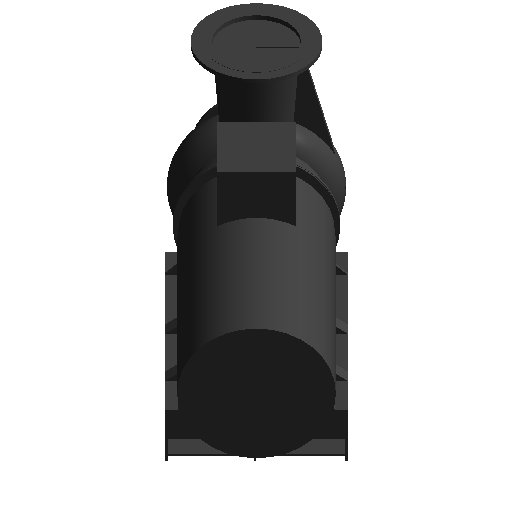

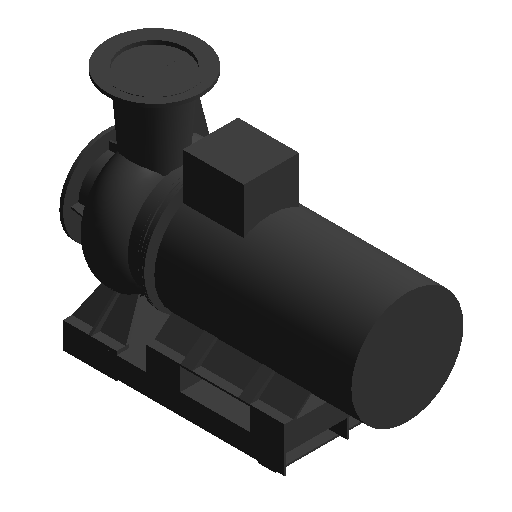

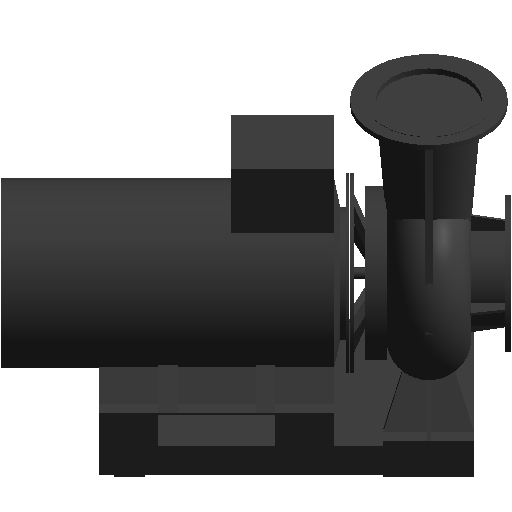

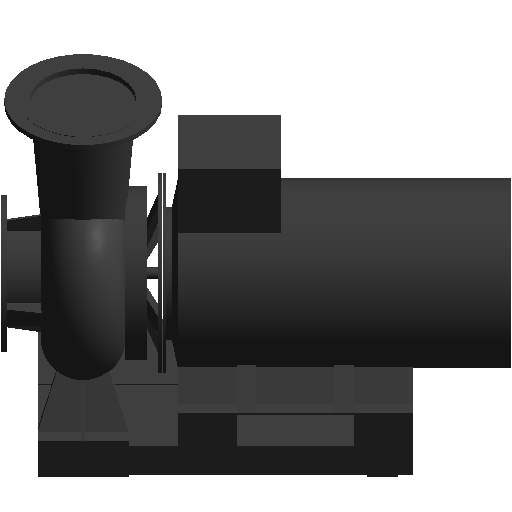

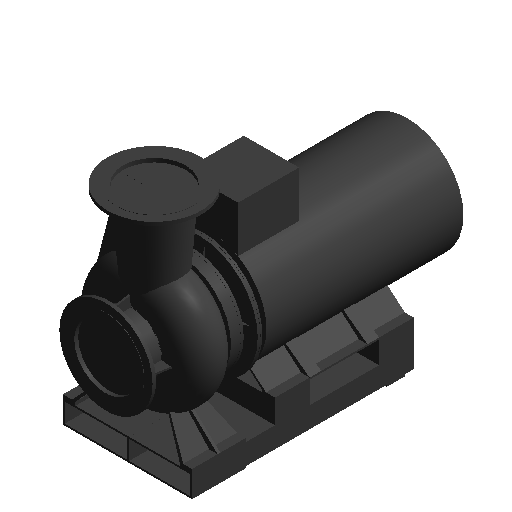

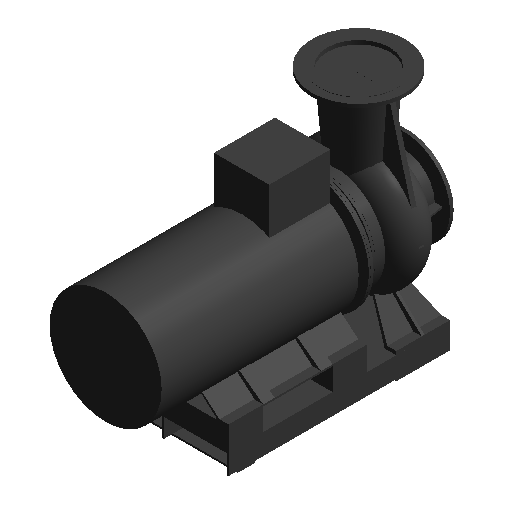

- 3D
规格
100KQW100-12.5-5.5/2
- 尺寸标注
- A2 62.5mm
- A 100mm
- Z___ve -12.9583330154419mm
- B5 91mm
- M_ 20mm
- R5 130mm
- B5_ 105mm
- B6_ 67.5mm
- ZZ1 10mm
- Z1 50mm
- Z 38.875mm
- Y_ 14.5mm
- B2_1 85.8999938964844mm
- L2D 99.9999999999999mm
- L11 124mm
- LL 383mm
- XXX 10mm
- DN1 100mm
- Z_ 12.9583330154419mm
- Y___ve -14.5mm
- L2D_Min 0mm
- XXX__ve -10mm
- Y 14.5mm
- W2D 99.9999999999999mm
- RN2 50mm
- YYY 20mm
- W11_ 62mm
- B2_ 135.899993896484mm
- RN2_9 50mm
- Z__ve -38.875mm
- RN1 50mm
- L2 475mm
- YY 20mm
- ZZ3 5mm
- R_2 110mm
- L5 345mm
- B3 145mm
- LLL 333mm
- DN2 100mm
- Y1 30mm
- X 45mm
- Y1__ve -30mm
- XX2 10mm
- AD 210mm
- ZZ2 15mm
- RN2_ 25mm
- R_1 110mm
- ZZZ 37.5mm
- R1 79mm
- B4 120mm
- H2_ 55.7777786254883mm
- H1 251mm
- P_ 150mm
- H 516mm
- XX 5mm
- R2 79mm
- HH 135mm
- 其他
- 电机功率kw 5.5
- 长度mm 690
- 出口管径DNmm 100
- 泵轴方向 卧式
- 叶轮级数 单级
- 产品型号 100KQW100-12.5-5.5/2
- 安装形式 落地式
- 变频 ---
- 流量m³/h 100
- 最大扬程m 0mm
- 最小流量m³/h 0
- 电源类型 交流AC
- 驱动形式 电动机驱动
- 吸入形式 单吸
- 进口管径DNmm 100
- 产品名称 KQW系列单级单吸离心泵
- 产品系列 KQW
- 转速rpm 2960
- 结构形式 离心式
- 主体材质 ---
- 额定电压V 380
- 汽蚀余量m 0
- 品牌 Kaiquan
- 设备重量kg 0
- 功能用途 给水泵
- 效率% 0
- 电源相数 三相
- 频率Hz 50
- 宽度mm 516
- 扬程m 12.5
- 最小扬程m 0
- 最大流量m³/h 0
- 高度mm 302
- 标识数据
- URL http://www.kaiquan.com.cn/
- 部件代码 ---
- 类型图像 ---
- 成本 ---
- 说明 Single stage single suction centrifugal pump - KQW
- 型号 ---
- 制造商 Kaiquan
- 类型注释 ---
- 注释记号 ---
- 图形
- Use Minimum Symbol Size 0
- 可见性
- CAT0 1
- 机械
- QmdConnectorList 301;DN1;302;DN2
- MC Flow Factor 1
分类
模型格式 rfa
适配软件
特点
上传时间 2022-11-17
构件有问题？点我反馈
构件品牌 凯泉
