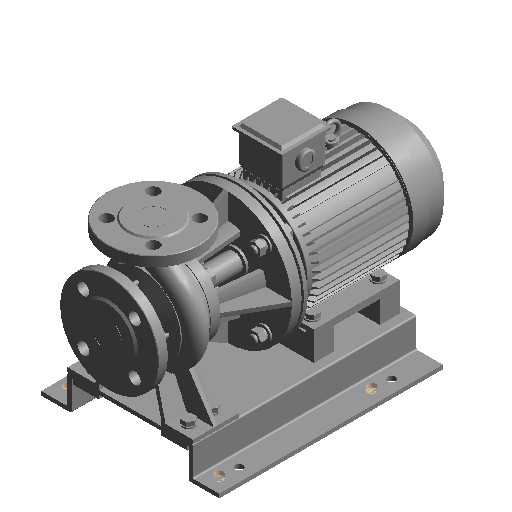

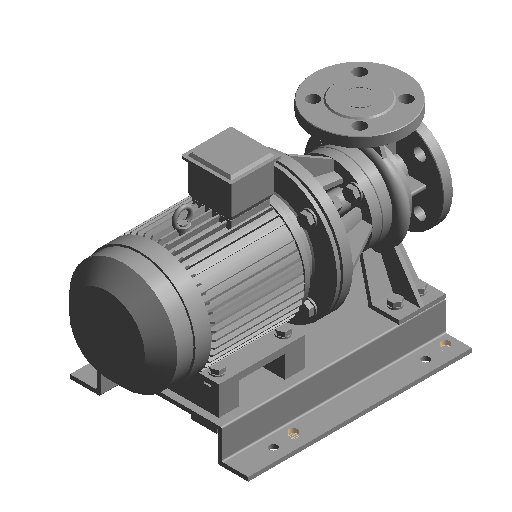

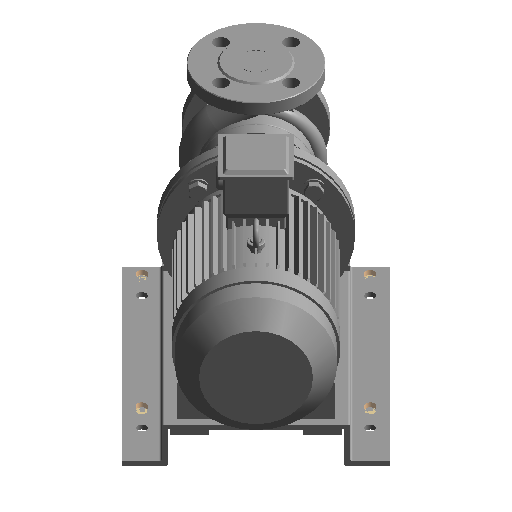

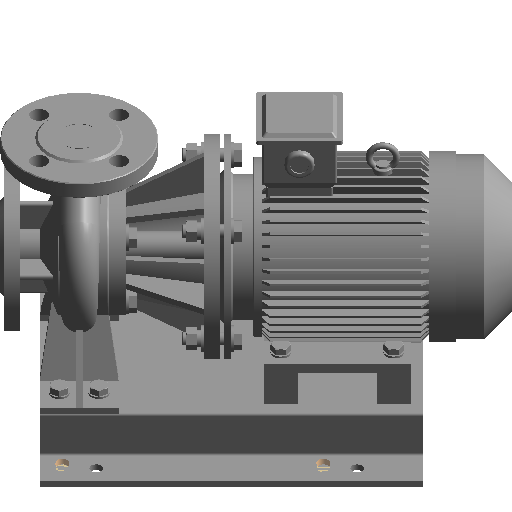

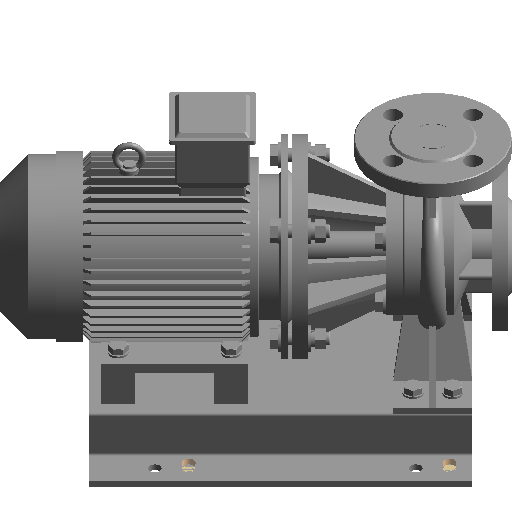

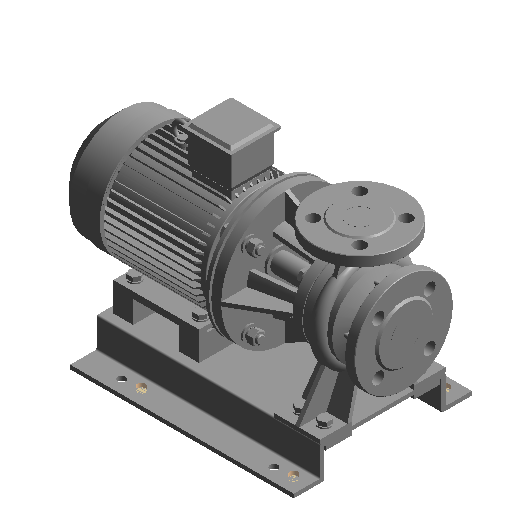

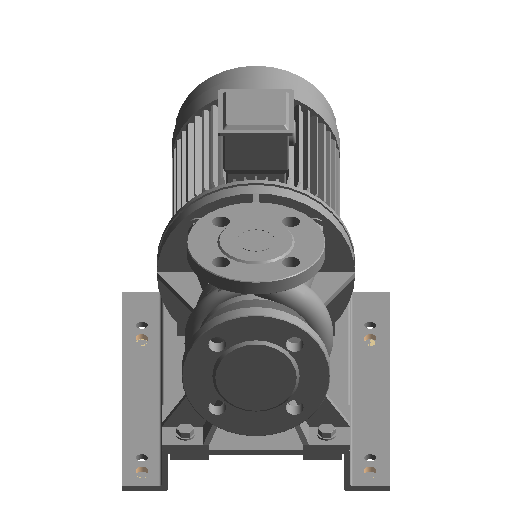

KQWH卧式化工泵

浏览量 626
下载量 754
收藏量 8
立即下载 收藏
  • 缩略图
  • 3D
规格

KQWH100-100-II

  • 其他
    • 联接螺栓中心直径1 300mm
    • l3 60mm
    • 联接架_L 118.7mm
    • 法兰_OD1 108mm
    • d1 5.76mm
    • 法兰_M2 20mm
    • 电机_AB 320mm
    • 距离A 20mm
    • D1 200.8mm
    • od2 40.05mm
    • h 48mm
    • 联接螺栓长 35.5907142857143mm
    • 圆角r1 2.304mm
    • l4 30mm
    • D2 130.52mm
    • r1 100.4mm
    • 入口法兰固定片高 164mm
    • 电机_P 350mm
    • 联接螺栓中心直径2 164.8mm
    • 法兰_D 220mm
    • 电机_D 42mm
    • 圆角r2 55.625mm
    • 电机_N 250mm
    • 法兰_OD2 89mm
    • 电机_L_E 498mm
    • D3 192.5mm
    • r2 31.5mm
    • 电机_H 160mm
  • 数据
    • 宽度mm 430
    • 长度mm 799
    • 最小流量m³/h 96
    • 品牌 上海凯泉泵业
    • 吸入形式 单吸
    • 叶轮级数 单级
    • 功能用途 化工泵
    • 最大流量m³/h 192
    • 汽蚀余量m 4
    • 安装形式 落地式
    • 电源类型 交流AC
    • 变频
    • 产品名称 KQWH
    • 产品型号 KQWH100-100-II
    • 出口管径DNmm 80
    • 驱动形式 电动机驱动
    • 扬程m 12.5
    • 泵轴方向 立式
    • 进口管径DNmm 100
    • 最大扬程m 18mm
    • 最小扬程m 8
    • 转速rpm 2960
    • 效率% 0
    • 额定电压V 380
    • 结构形式 离心式
    • 产品系列 KQWH
    • 流量m³/h 160
    • 设备重量kg 180
    • 主体材质 不锈钢
    • 频率Hz 50
    • 电源相数 三相
    • 电机功率kw 11
    • 高度mm 470
  • 常规
    • 电机代号 1602mm
    • n 4
  • 尺寸标注
    • h2 0mm
    • l2 42mm
    • h1 5.76mm
    • l1 62.3mm
    • b1 340mm
    • b2 170mm
    • A -20mm
    • B1 385mm
    • K1 14mm
    • H1 240mm
    • L1 520mm
    • K2 18mm
    • do 15mm
    • H2 470mm
    • a 120mm
    • L 799mm
    • L2 625mm
    • B2 430mm
    • DN2 80mm
    • DN1 100mm
  • 标识数据
    • 说明 ---
    • 部件代码 ---
    • 类型图像 ---
    • 制造商 ---
    • 成本 ---
    • 类型注释 ---
    • 型号 ---
    • URL ---
    • 注释记号 ---
  • 文字
    • 设备型号 KQWH100-100-II
    • 查找电机表格 B35电机
    • 查找法兰表格 出入口法兰
  • 材质和装饰
    • 联接架材质 ---
    • 主要材质 ---
    • 其他材质 ---
分类 给排水-供水及储水设备-给水泵
模型格式 rfa
适配软件 Revit
特点
上传时间 2023-04-28
构件有问题?点我反馈
构件品牌 凯泉
