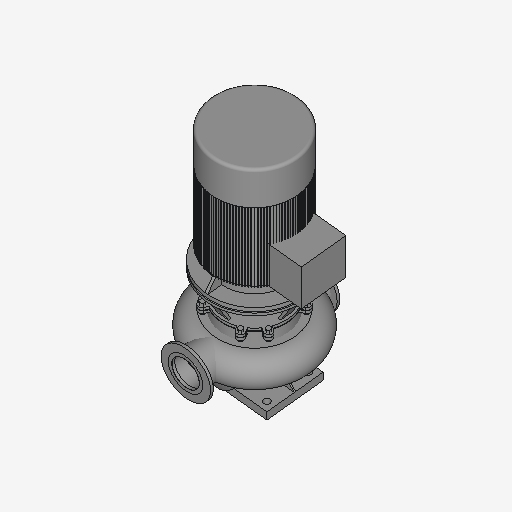

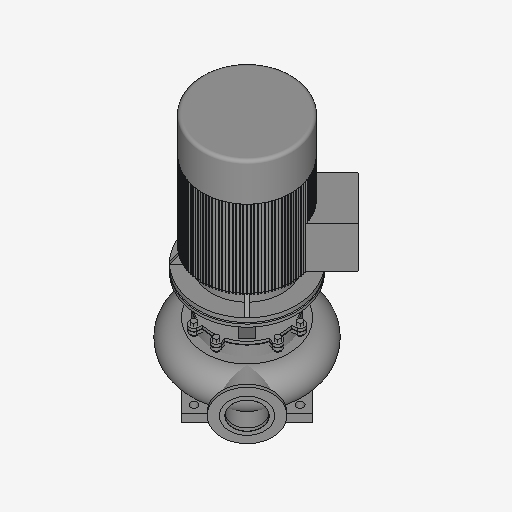

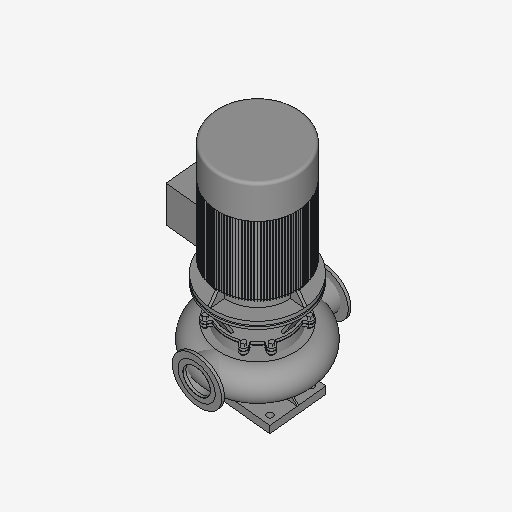

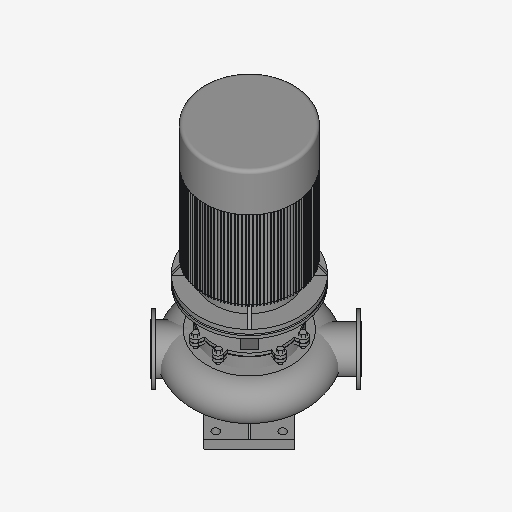

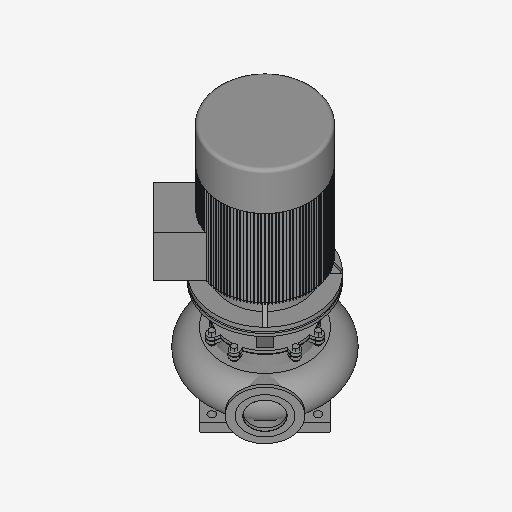

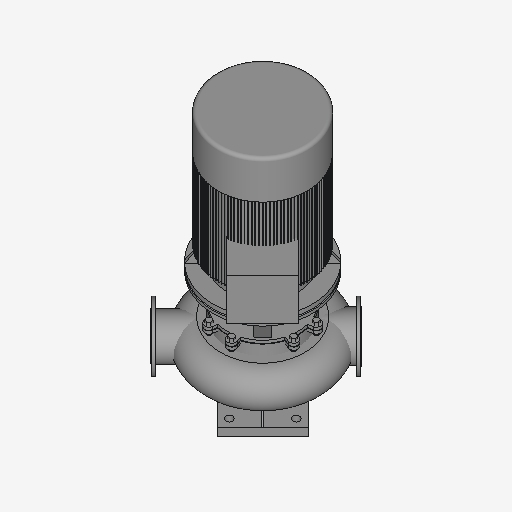

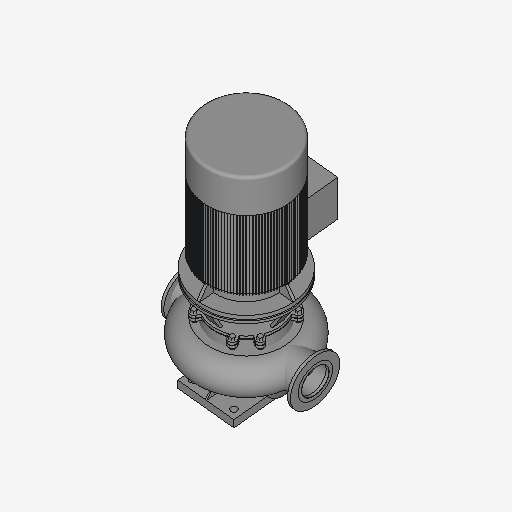

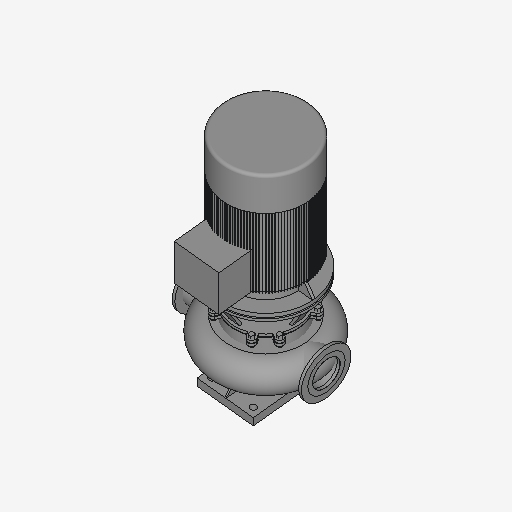

- 缩略图
- 3D
规格
KQH100-100-II
- 几何属性
- a 171mm
- m 250mm
- L0 470mm
- L1 698mm
- C2 150mm
- B2 240mm
- DN 100mm
- DN_1 180mm
- DN_2 125mm
- DN_ 110mm
- DN_2_ 135mm
- DN_2_1 62.5mm
- D0 300mm
- D1 170mm
- D2 340mm
- 底座长 294mm
- 底座宽 204mm
- ΦD1 32mm
- Φd0 22mm
- a_1 283mm
- 水泵型号 KQH100-100-II
- 水泵表格 KQH水泵_参数
- 电机表格 KQH电机B5_参数
- c 30mm
- L 608mm
- E 110mm
- N 250mm
- P 350mm
- T 5mm
- AC 314mm
- AD 251mm
- AG 162mm
- EB 90mm
- ED 10mm
- G 37mm
- LA 15mm
- LB 498mm
- LD 256mm
- LL 152mm
- M 300mm
- 电机型号 160M
- 机械属性-一般信息
- 零件类型 标准
- 水泵结构 离心式
- 最大流量 192m³/h
- 最小流量 96m³/h
- 最大扬程 176470.2Pa
- 水泵类型 给水泵
- 最小扬程 78431.2Pa
- 安装方式 落地安装
- 运输重量 0g
- 泵轴方向 立式
- 运行重量 0g
- 流量 160m³/h
- 扬程 122548.75Pa
- 效率 0%
- 重量 180000g
- 主体材质 不锈钢
- 驱动形式 电动机驱动
- 噪声 0dB
- 介质温度范围 ---
- 吸入形式 单吸
- 叶轮级数 多级
- 叶轮材质 铸铁
- 汽蚀余量 39215.6Pa
- 通用属性
- 描述 ---
- 设备厂家 凯泉
- 设备型号 KQH100-100-II
- 电气信息
- 额定电压 380V
- 电源相数 单相
- 频率 50Hz
- 转速 2960rpm
- 额定功率 11000W
- 变频 是
- 最大转速 0rpm
- 最小转速 0rpm
- 电源类型 AC
- 自定义属性
- X 130mm
- D0_1 166mm
- h1 85.5mm
- h2 15mm
- L_1 90mm
- 极数 ---
- L_2 718mm
- E_1 97.5mm
- D 42mm
- F 12mm
- GA 45mm
- HD 426mm
- S 18.5mm
分类
模型格式 gac
适配软件
特点
上传时间 2023-04-28
构件有问题？点我反馈
构件品牌 凯泉
