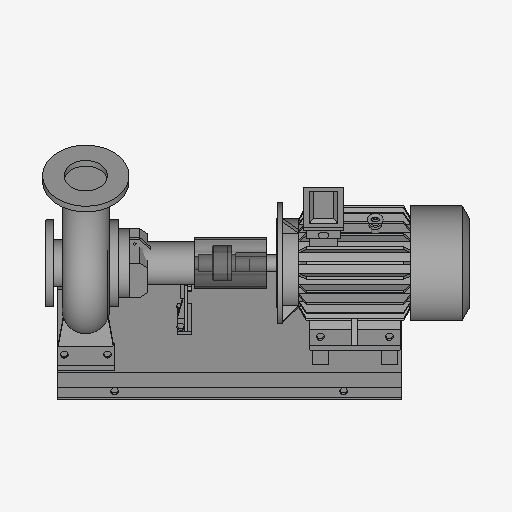

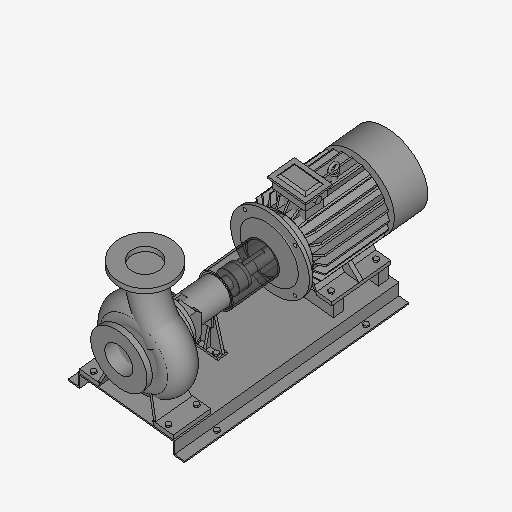

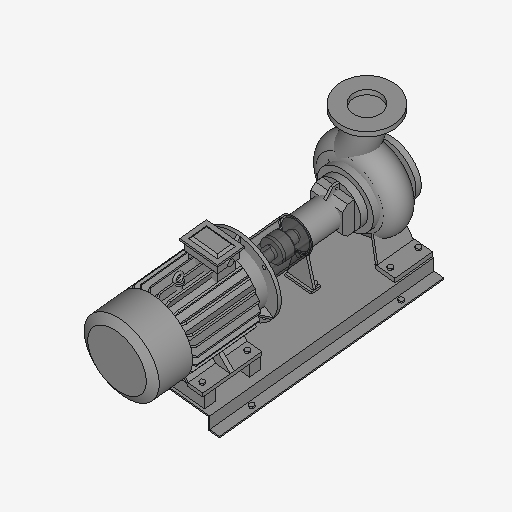

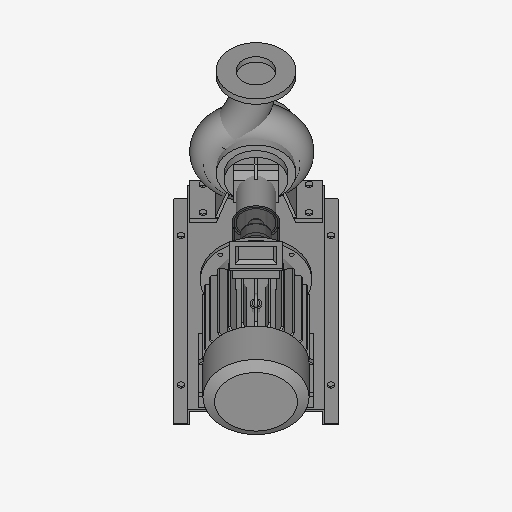

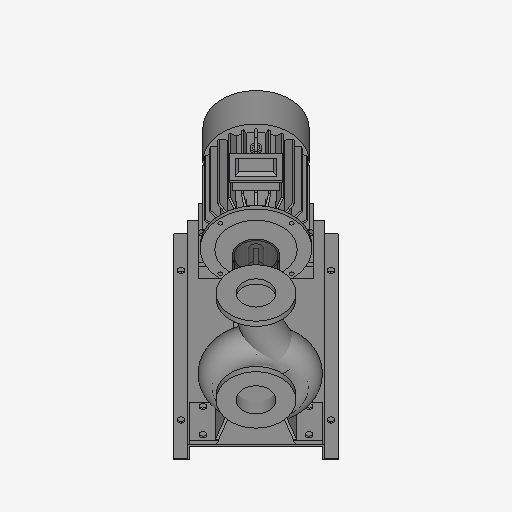

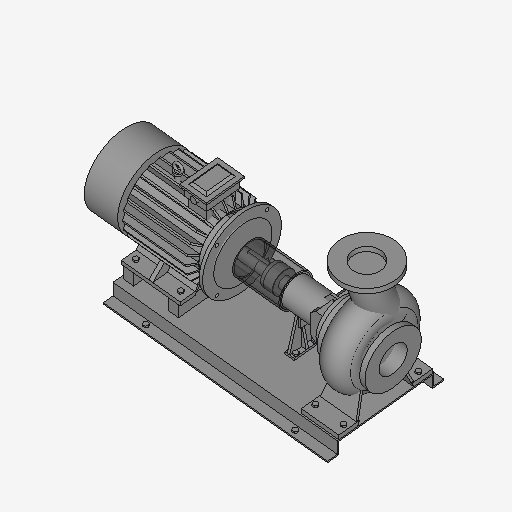

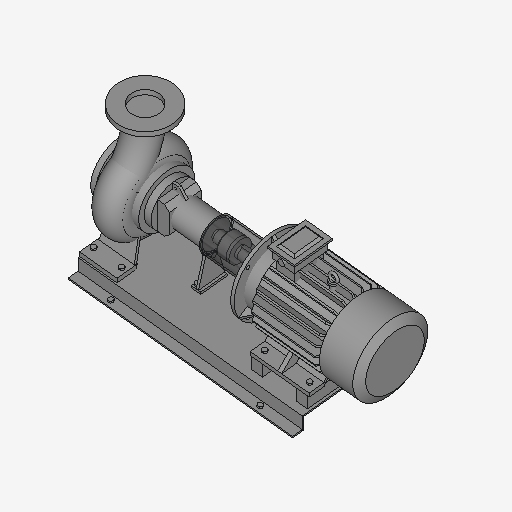

- 缩略图
- 3D
规格
150KQW138-38-22/4-X
- 几何属性
- a 140mm
- f 472mm
- h1 280mm
- h2 430mm
- p1 218mm
- p2 250mm
- DN1 150mm
- DN2 150mm
- m1 200mm
- m2 150mm
- n1 500mm
- n2 400mm
- n3 100mm
- w 330mm
- d 42mm
- l 80mm
- t 45mm
- 泵组型号 150KQW138-38-22/4-X
- L1 797mm
- B1 565mm
- L2 1197mm
- B2 620mm
- L3 200mm
- 泵组H1 360mm
- 泵组A 100mm
- 泵组L 1474mm
- 电机功率 22ul
- 电机A 356mm
- 电机B 240mm
- 电机C 149mm
- 电机D 60mm
- 电机E 140mm
- 电机F 18mm
- 电机G 53mm
- 电机H 210mm
- 电机K 18.5mm
- 电机M 380mm
- 电机N 310mm
- 电机P 420mm
- 电机S 18.5mm
- 电机T 5mm
- 电机AB 435mm
- 电机AC 400mm
- 电机L 812mm
- 电机底座高度 70mm
- 泵组底座高度 80mm
- 电机底座宽度 56mm
- 电机尺寸LETC 518mm
- 查找泵组 泵组表格
- 查找电机 电机表格
- do 20mm
- 机械属性-一般信息
- 零件类型 标准
- 水泵结构 离心式
- 最大流量 280m³/h
- 最小流量 180m³/h
- 最大扬程 225489.7Pa
- 水泵类型 给水泵
- 最小扬程 166666.3Pa
- 安装方式 落地安装
- 运输重量 0g
- 泵轴方向 卧式
- 运行重量 0g
- 流量 240m³/h
- 扬程 196078Pa
- 效率 0%
- 重量 184000g
- 主体材质 铸铁
- 驱动形式 电动机驱动
- 噪声 0dB
- 介质温度范围 ---
- 吸入形式 单吸
- 叶轮级数 单级
- 叶轮转向 顺时针
- 叶轮材质 铸铁
- 汽蚀余量 29411.7Pa
- 通用属性
- 描述 ---
- 设备厂家 凯泉
- 设备型号 150KQW138-38-22/4-X
- 电气信息
- 额定电压 380V
- 电源相数 三相
- 频率 50Hz
- 转速 1480rpm
- 额定功率 22000W
- 变频 是
- 最大转速 1480rpm
- 最小转速 1480rpm
- 电源类型 AC
- 电机型号 225S
- 自定义属性
- b 100mm
- n4 140mm
- c 25mm
- s1 24mm
- s2 14mm
- n 12mm
- 泵重量 184ul
- H 790mm
- 泵组重量 860mm
- 电机AD 280mm
- 电机HD 495mm
- 中参DN1a 90mm
- 中参DN1b 82.5mm
- 中参fa 247.4mm
- 中参la 50mm
- 中参Ea 62.5mm
- 中参Da 60mm
- 中参Db 120mm
- 螺栓外接圆直径 27mm
- 螺栓厚度 9.30mm
分类
模型格式 gac
适配软件
特点
上传时间 2023-04-23
构件有问题？点我反馈
构件品牌 凯泉
