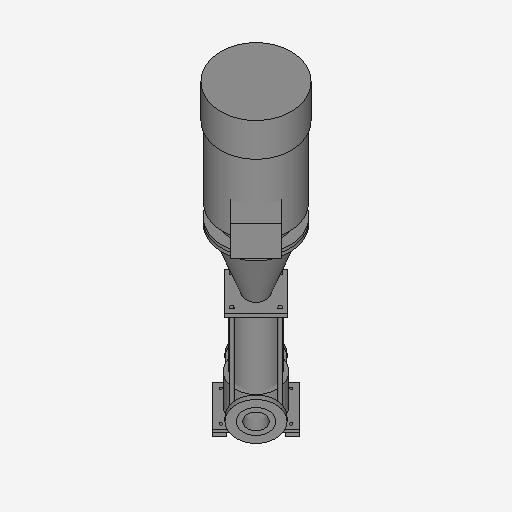

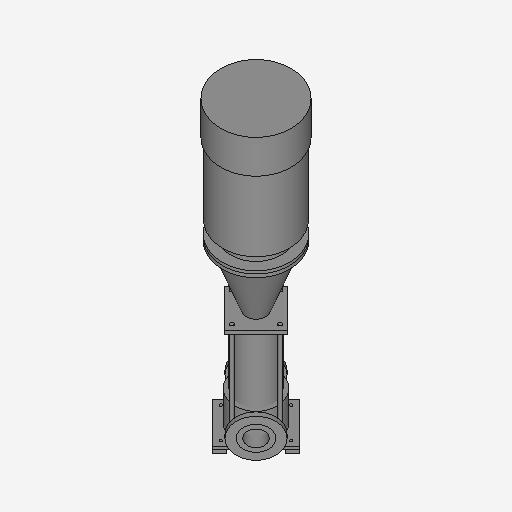

轻型立式多级离心泵-KQDP

浏览量 40
下载量 8
收藏量 0
立即下载 收藏
  • 缩略图

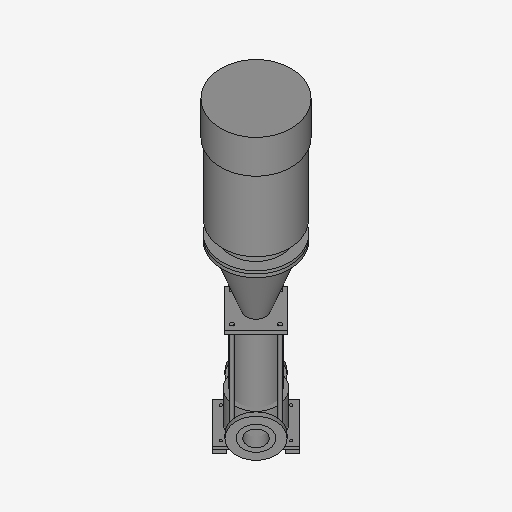

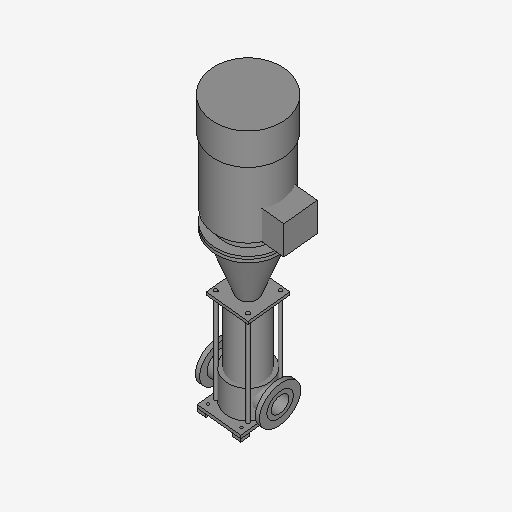

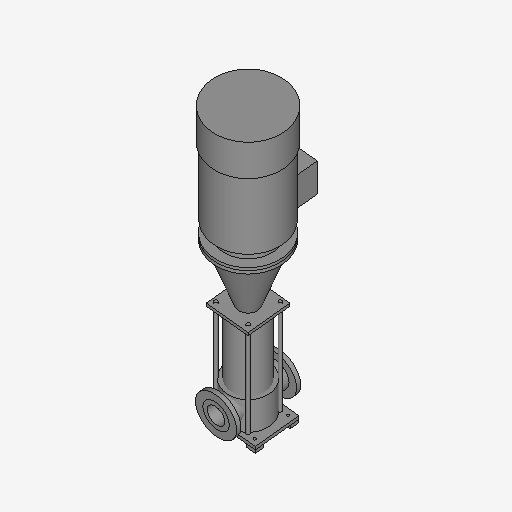

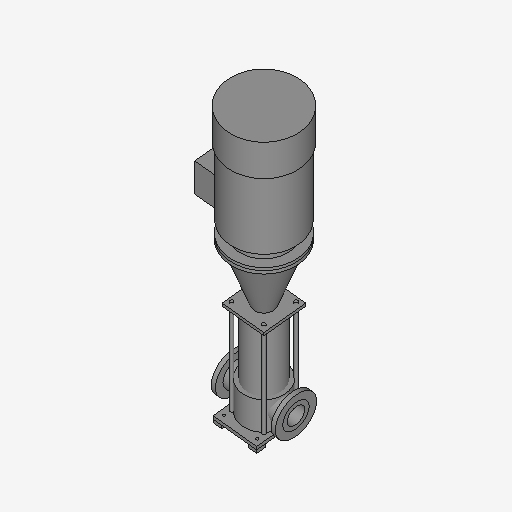

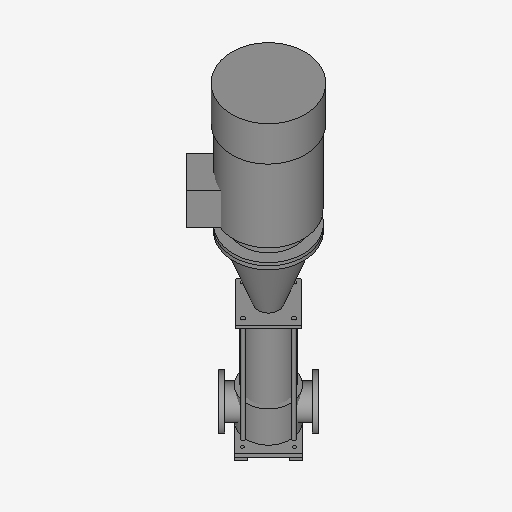

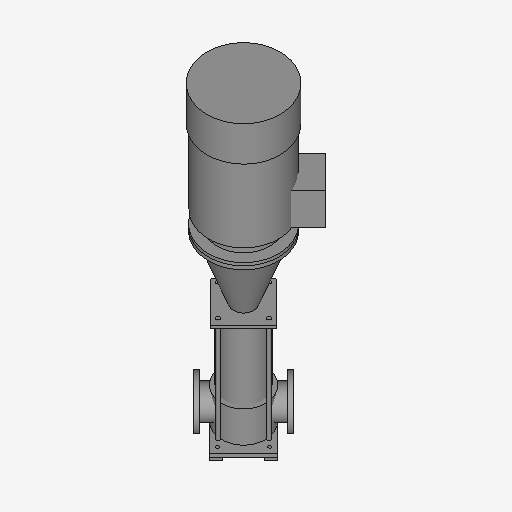

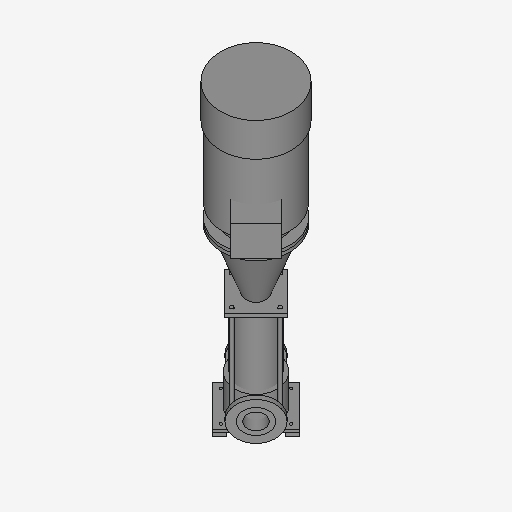

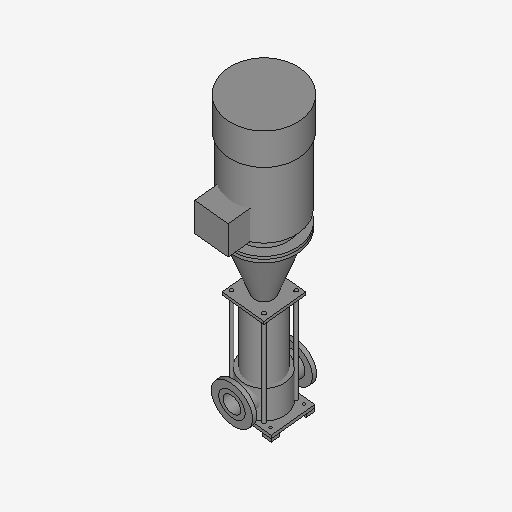

  • 3D
规格

KQDP100-64-104

  • 几何属性
    • 长度 331mm
    • 宽度 365mm
    • L1 998mm
    • L 1778mm
    • H1 40mm
    • H1_1 20mm
    • H2 140mm
    • W3 248mm
    • D 14mm
    • LL1 266mm
    • W1 190mm
    • H3 226mm
    • HH1 18mm
    • LX1 184mm
    • DD 18mm
    • HH1_1 10mm
    • DD2 400mm
    • H 403.5mm
    • HH2 20mm
    • LD 186mm
    • DD2_2 350mm
    • NN 300mm
    • LL_1 95mm
    • LL 190mm
    • AC 397mm
    • AC_1 208.5mm
    • AD 299mm
    • B 24mm
    • DN 100mm
    • DX3 150mm
    • DX1 235mm
    • LA 17mm
    • 查找表格 KQDP_参数
    • 型号 100-64-104
    • LXX 238mm
    • W3_1 208mm
    • W3_2 114mm
  • 机械属性-一般信息
    • 零件类型 标准
  • 通用属性
    • 描述 ---
    • 设备厂家 上海凯泉
    • 设备型号 KQDP100-64-104
  • 机械属性
    • 水泵类型 给水泵
    • 安装方式 落地安装
    • 泵轴方向 立式
    • 流量 64m³/h
    • 扬程 103.44mH2O
    • 效率 ---
    • 重量 328kg
    • 主体材质 不锈钢
    • 噪声 ---
    • 水泵结构 ---
    • 最大流量 ---
    • 最小流量 ---
    • 最大扬程 ---
    • 最小扬程 ---
    • 运输重量 ---
    • 运行重量 ---
    • 驱动形式 ---
    • 介质温度范围 ---
  • 电气信息
    • 额定电压 380V
    • 电源相数 三相
    • 频率 50Hz
    • 转速 2960rpm
    • 额定功率 30kW
    • 变频
    • 最大转速 ---
    • 最小转速 ---
    • 电源类型 AC
  • 自定义属性
    • DD2_1 200mm
    • P 400mm
    • LE 669mm
    • M 350mm
    • S 18.5mm
    • T 5mm
    • HD 499mm
    • AG 210mm
    • N 8mm
    • D0 22mm
    • DX2 190mm
    • DD1 200mm
    • H_H 88.5mm
    • H_1 18mm
    • 等径显隐
    • 变径显隐
分类 给排水-供水及储水设备-给水泵
模型格式 gac
特点
上传时间 2022-12-21
构件有问题?点我反馈
构件品牌 凯泉
