凯泉_WQ系列排污泵

浏览量 93
下载量 84
收藏量 0
立即下载 收藏

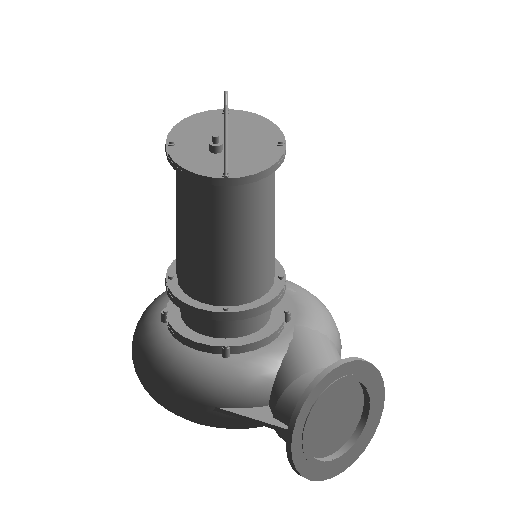

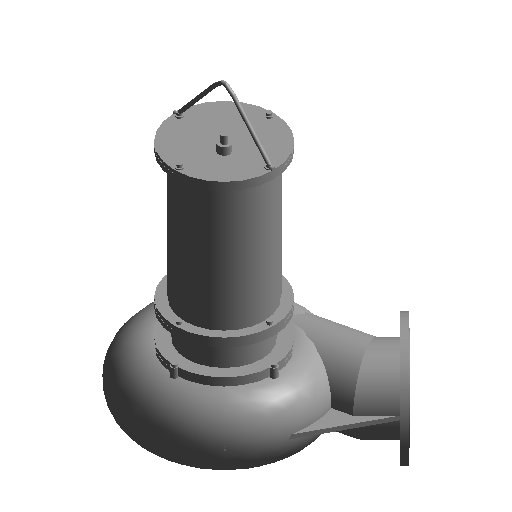

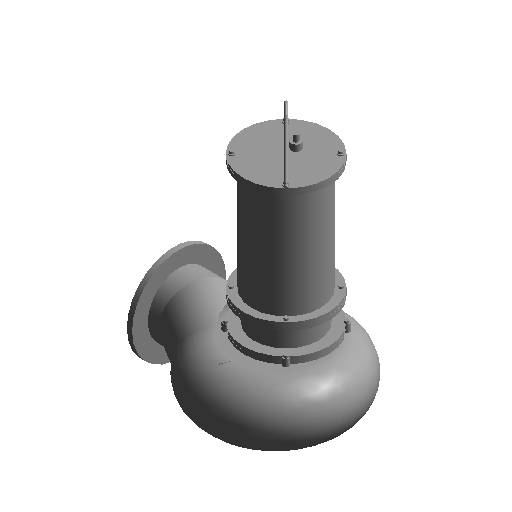

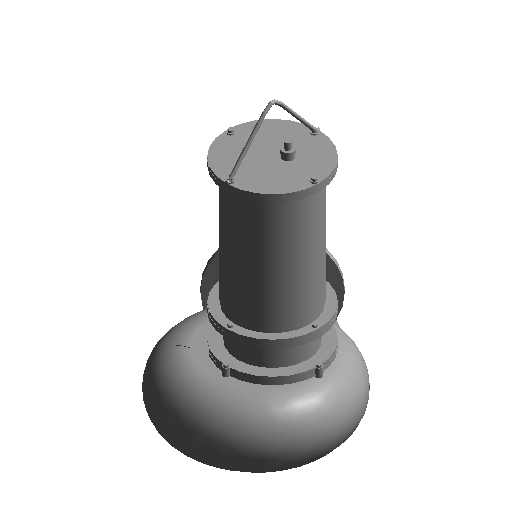

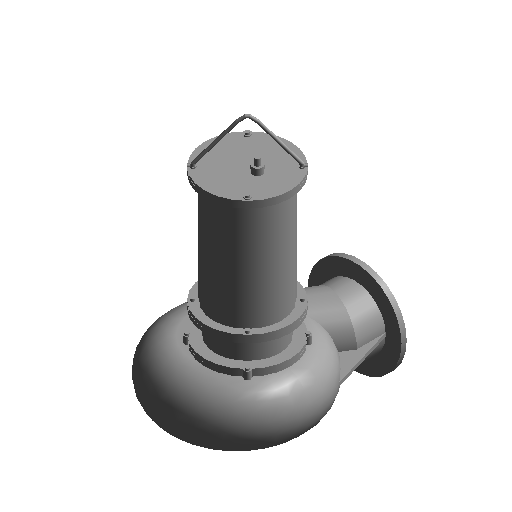

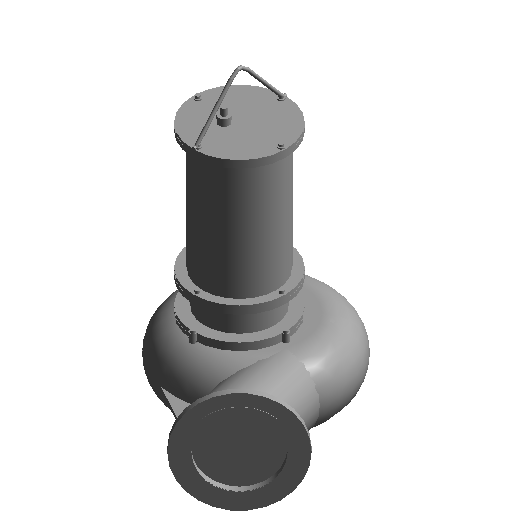

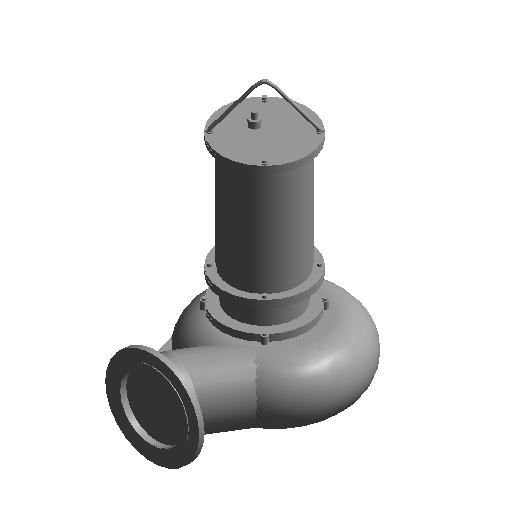

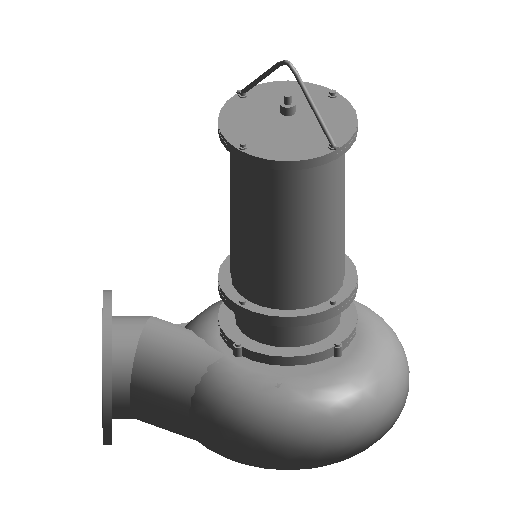

  • 缩略图
  • 3D
规格

100WQ120/31/18.5

  • 其他
    • 电机功率kw 18.5
    • 长度mm 486.5
    • 出口管径DNmm 100
    • 泵轴方向 立式
    • 叶轮级数 单级
    • 产品型号 100WQ120/31/18.5
    • 安装形式 落地式
    • 变频 ---
    • 流量m³/h 119.999999999999
    • 最大扬程m 0mm
    • 最小流量m³/h 0
    • 电源类型 交流AC
    • 驱动形式 电动机驱动
    • 吸入形式 单吸
    • 进口管径DNmm 100
    • 产品名称 排污泵
    • 产品系列 wq
    • 转速rpm 2940
    • 结构形式 离心式
    • 主体材质 ---
    • 额定电压V 380
    • 汽蚀余量m 0
    • 品牌 Kaiquan
    • 设备重量kg 0
    • 功能用途 污水泵
    • 效率% 0
    • 电源相数 三相
    • 频率Hz 50
    • 宽度mm 953
    • 扬程m 31
    • 最小扬程m 0
    • 最大流量m³/h 0
    • 高度mm 373
  • 尺寸标注
    • LLL1 165mm
    • D2_ 130mm
    • L3_ 88mm
    • L5__ve -15mm
    • D3_ 170mm
    • D3_1 120.567375183105mm
    • W2_ 186.5mm
    • W2D 99.9999999999999mm
    • RX 10mm
    • D 100mm
    • K_L 16mm
    • FF1 2mm
    • L2D 99.9999999999999mm
    • D4_1 108.567375183105mm
    • L 768mm
    • R 50mm
    • LX 23mm
    • L7 15mm
    • RR2_ 65.4000015258789mm
    • LLL__ve -12mm
    • LL3 203mm
    • L6 118mm
    • HH2 300mm
    • RR1 105mm
    • Z 596.409973144531mm
    • LLL 12mm
    • L4_ 27mm
    • LLL1_ 115mm
    • L1 173mm
    • D1 340mm
    • L2D_Min 0mm
    • D5_ 170mm
    • R1 8mm
    • L_ 12mm
    • R2 12mm
    • D4_ 170mm
    • Y3 14mm
    • L7_4 21.3999996185303mm
    • LL4 170mm
    • Z1 171.590026855469mm
    • L4___ve -27mm
    • D1_ 139mm
    • DX 20mm
    • DD4_ 75mm
    • L4 15mm
    • L3 465mm
    • D5_1 109.57447052002mm
    • L5 15mm
    • E_ 49mm
  • 标识数据
    • 注释记号 ---
    • 型号 ---
    • magiProductFamilyId b090e540e2c74c2e8702a157b6f23d
    • VersionID 2.0/2018.12.13.2/KAIQUAN_WQ_Q13_001
    • 类型注释 ---
    • 说明 Sewage pump
    • Productdata © MagiCAD Group, all rights reserved
    • magiPartTypeId 319
    • magiProductId 7e131ee8249444b99e4ebe60eec859
    • 部件代码 ---
    • MC Product Code 100WQ120/31/18.5
    • 类型图像 ---
    • 制造商 Kaiquan
    • 成本 ---
    • URL ---
  • 图形
    • Use Minimum Symbol Size 0
  • 可见性
    • CAT0 1
  • 机械
    • QmdConnectorList 301;D;302;D
    • MC Flow Factor 1
分类 给排水-排水系统设备-污水泵
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-11-17
构件有问题?点我反馈
构件品牌 凯泉
