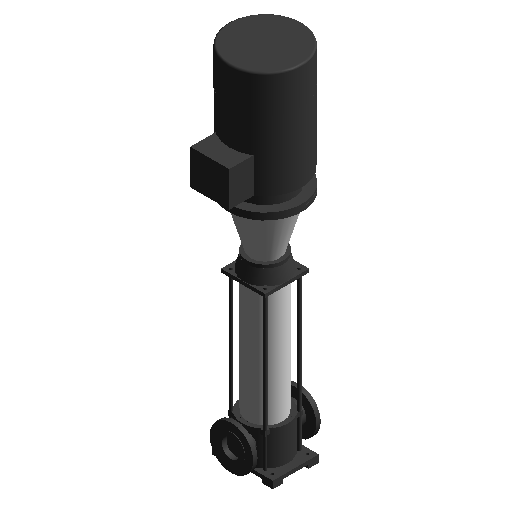

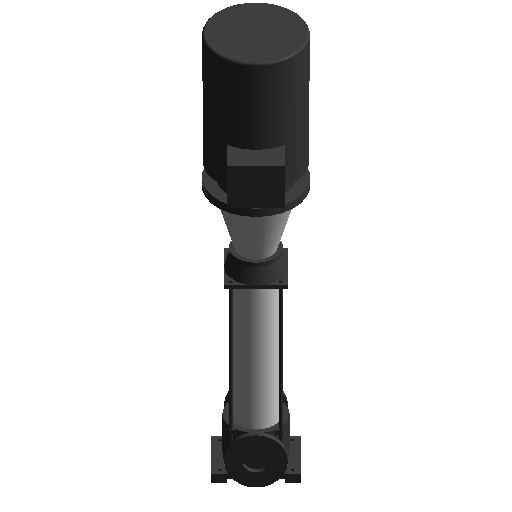

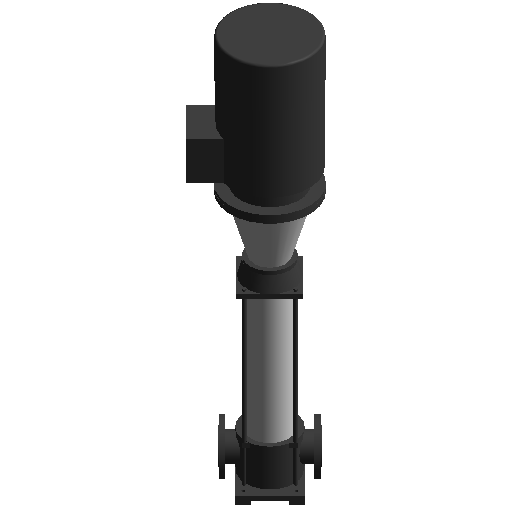

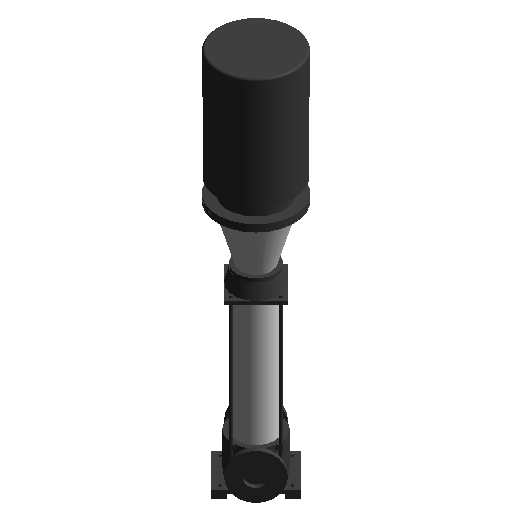

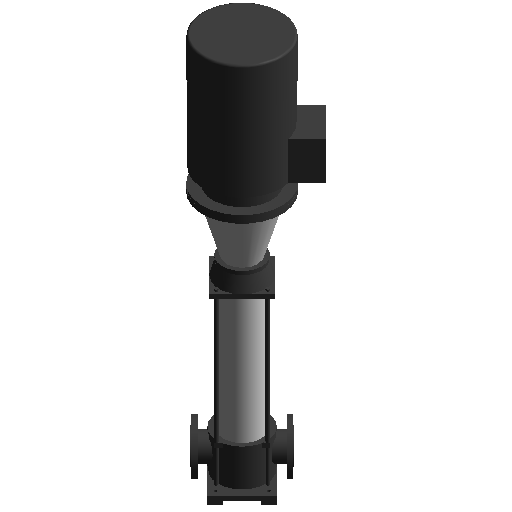

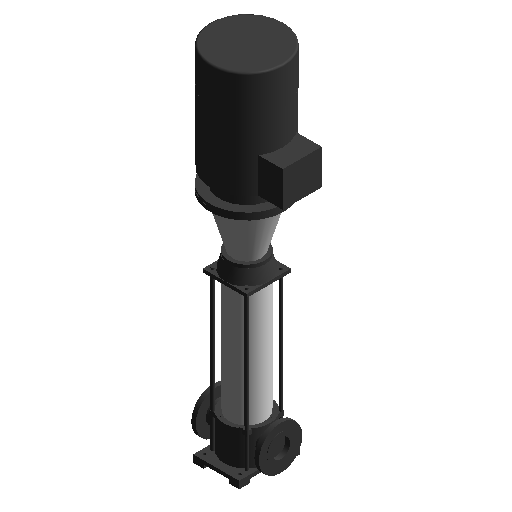

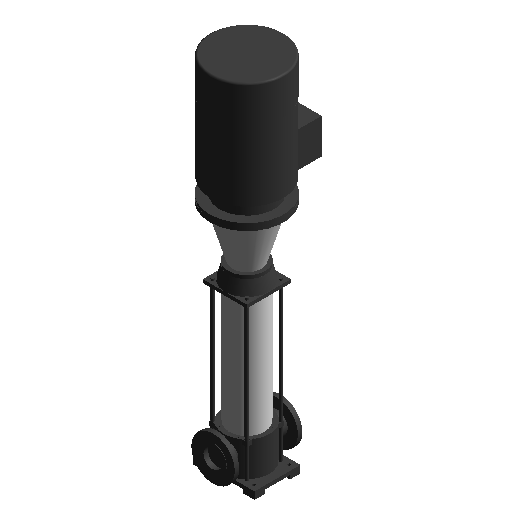

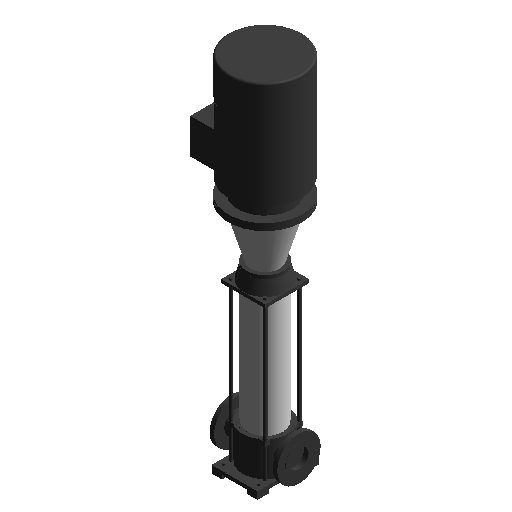

凯泉_KQDP系列立式多级离心泵

浏览量 448
下载量 384
收藏量 5
立即下载 收藏
  • 缩略图
  • 3D
规格

KQDP100-64-104

  • 尺寸标注
    • DD2_5 155mm
    • DD2_2 99.2000045776367mm
    • LE_1 377.299987792969mm
    • DN 100mm
    • H_4 294.799987792969mm
    • L1_ 665.5mm
    • DX1_ 117.5mm
    • DX3_ 75mm
    • W1_ 95mm
    • DD1_X 56.7375907897949mm
    • RR5 12mm
    • RR1 46.5829734802246mm
    • DD2_Y 17.0425548553467mm
    • HH1 18mm
    • DD1_ 100mm
    • DD2_1 52.0799980163574mm
    • H3_2 23.5mm
    • DD1_O 80mm
    • HH2__ve -20mm
    • LXX_ 119mm
    • H 403.5mm
    • W3_ 124mm
    • RR2 23.2624092102051mm
    • HH1_1 25.9200019836426mm
    • NN_ 150mm
    • LL1_ 133mm
    • L2D 99.9999999999999mm
    • RN_ 62.5mm
    • LL 190mm
    • DD2_X 113.617027282715mm
    • LA 17mm
    • L1___ve -665.5mm
    • H3_2__ve -23.5mm
    • 长度 481.5mm
    • RN 50mm
    • W2_ 182.5mm
    • LE 669mm
    • AC_1 196.5mm
    • AD__ve -299mm
    • H_H 88.5mm
    • B 24mm
    • LE_3 200.700012207031mm
    • HH2 20mm
    • DD2_Z 143.157440185547mm
    • H_1 18mm
    • H1 40mm
    • P_ 200mm
    • LL2_ 165.5mm
    • 宽度 400mm
    • B__ve -24mm
    • DD1_Z 71.4893646240234mm
    • LX1_ 92mm
    • DD2_O 160.199996948242mm
    • D_ 7mm
    • W2D 99.9999999999999mm
    • DD1_Y 8.51063919067383mm
    • L2D_Min 0mm
    • LD 186mm
    • AC_ 198.5mm
    • W2_B 317mm
    • AC_2 168.725006103516mm
    • H__ve -403.5mm
    • DD_ 9mm
    • AD 299mm
    • H3 226mm
    • H2 140mm
    • H_4__ve -294.799987792969mm
    • AG 210mm
    • H_3 80.7000045776367mm
    • H1_ 20mm
    • LL_ 95mm
    • DD2_ 200mm
    • 高度 1778mm
    • H3_1 186mm
  • 其他
    • 电源相数 三相
    • 主体材质 ---
    • 长度mm 365
    • 功能用途 给水泵
    • 流量m³/h 64
    • 品牌 Kaiquan
    • 出口管径DNmm 100
    • 宽度mm 1778
    • 吸入形式 单吸
    • 电机功率kw 30
    • 转速rpm 2960
    • 最大流量m³/h 0
    • 汽蚀余量m 0
    • 结构形式 离心式
    • 驱动形式 电动机驱动
    • 产品名称 KQDP系列立式多级离心泵
    • 安装形式 落地式
    • 产品系列 KQDP
    • 进口管径DNmm 100
    • 设备重量kg 0
    • 产品型号 KQDP100-64-104
    • 额定电压V 380
    • 泵轴方向 立式
    • 叶轮级数 多级
    • 最大扬程m 0mm
    • 电源类型 交流AC
    • 频率Hz 50
    • 变频 ---
    • 扬程m 103.442089525987
    • 效率% 0
    • 最小流量m³/h 0
    • 最小扬程m 0
    • 高度mm 331
  • 标识数据
    • 部件代码 ---
    • 注释记号 ---
    • 类型图像 ---
    • 成本 ---
    • 制造商 Kaiquan
    • URL ---
    • 型号 ---
    • 类型注释 ---
    • 说明 Vertical multi-stage centrifugal pump - KQDP
  • 图形
    • Use Minimum Symbol Size 0
  • 可见性
    • CAT5 0
    • CAT6 1
    • CAT4 0
    • CAT3 0
    • CAT2 1
  • 机械
    • MC Flow Factor 1
    • QmdConnectorList 301;DN;302;DN
分类 给排水-供水及储水设备-给水泵
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-11-17
构件有问题?点我反馈
构件品牌 凯泉
