凯泉_KQSW系列双吸泵

浏览量 422
下载量 368
收藏量 1
立即下载 收藏
  • 缩略图

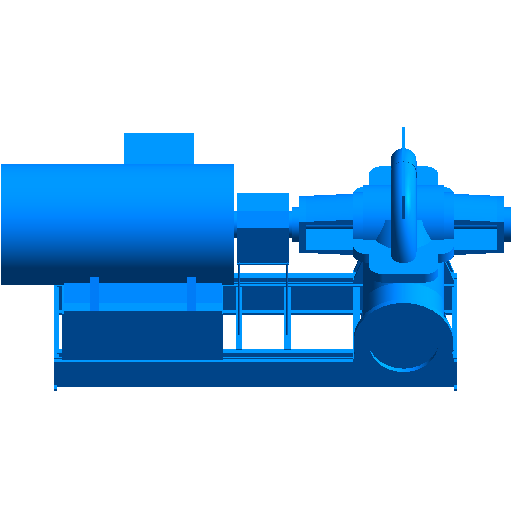

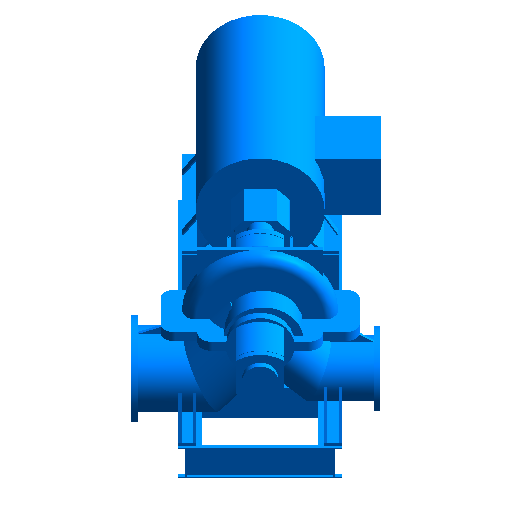

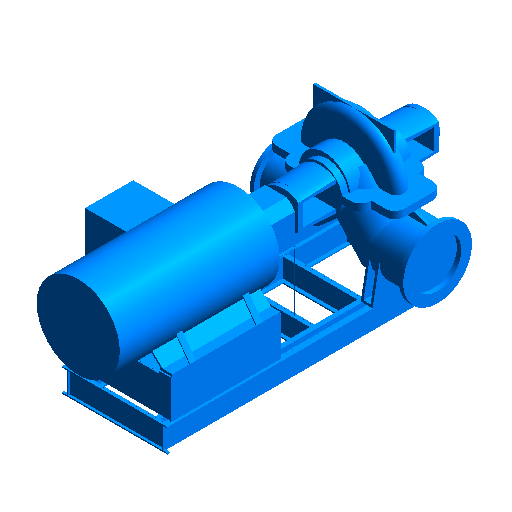

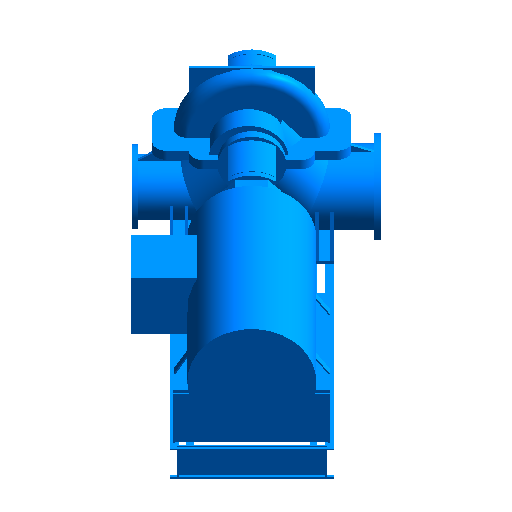

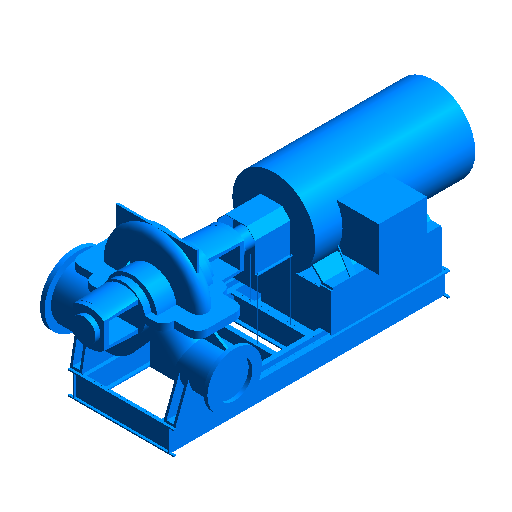

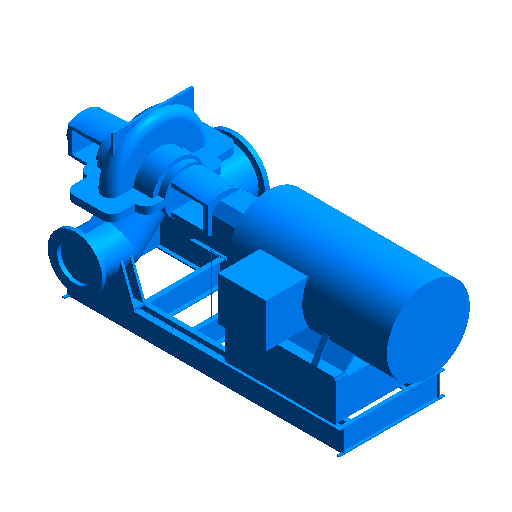

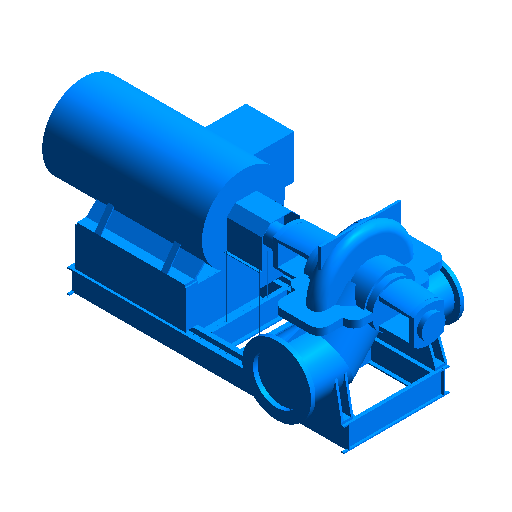

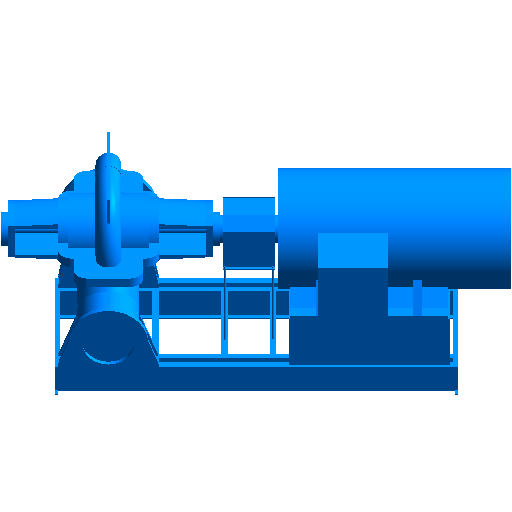

  • 3D
规格

KQSN300-M13W/333

  • 尺寸标注
    • YY 80mm
    • RN1 150mm
    • DN1 300mm
    • L4_1 940mm
    • DN2 250mm
    • H1 250mm
    • W 1050mm
    • T1__ve -32mm
    • B_ 310mm
    • L23 310mm
    • L1 1338mm
    • L3 1915mm
    • RN1_8 105mm
    • H3 550mm
    • W2D 99.9999999999999mm
    • T2 32mm
    • L2D 99.9999999999999mm
    • RN1_9 360mm
    • RN2 125mm
    • RN1_2 82.5mm
    • R1 230mm
    • T1 32mm
    • RN1_1 75mm
    • AD 530mm
    • R2 202.5mm
    • Z 20mm
    • L22_ 290mm
    • S 5mm
    • W1_ 420mm
    • RH 287.5mm
    • L5__ve -1168mm
    • RN1_ 180mm
    • L2D_Min 0mm
    • L4 650mm
    • H4 185mm
    • RN2_ 152.5mm
    • RN1_3 140.25mm
    • RN2_1 62.5mm
    • RN1_6 60mm
    • H2 250mm
    • W1 480mm
    • R11 40mm
    • R5 312.5mm
    • W1_2 264.600006103516mm
    • L6 794.239990234375mm
    • CC 20mm
    • HH 1105mm
    • H7 308mm
    • L5 1168mm
    • L4_ 430mm
    • H5 235mm
    • RN1_4 49.5000038146973mm
    • L7 340mm
    • L 1180mm
  • 其他
    • 电机功率kw 132
    • 长度mm 2523
    • 出口管径DNmm 250
    • 泵轴方向 卧式
    • 叶轮级数 单级
    • 产品型号 KQSN300-M13W/333
    • 安装形式 落地式
    • 变频 ---
    • 流量m³/h 1033.2
    • 最大扬程m 0mm
    • 最小流量m³/h 0
    • 电源类型 交流AC
    • 驱动形式 电动机驱动
    • 吸入形式 双吸
    • 进口管径DNmm 300
    • 产品名称 KQSW系列双吸泵
    • 产品系列 KQSW
    • 转速rpm 1480
    • 结构形式 离心式
    • 主体材质 ---
    • 额定电压V 380
    • 汽蚀余量m 0
    • 品牌 Kaiquan
    • 设备重量kg 0
    • 功能用途 给水泵
    • 效率% 0
    • 电源相数 三相
    • 频率Hz 50
    • 宽度mm 1170
    • 扬程m 30.82
    • 最小扬程m 0
    • 最大流量m³/h 0
    • 高度mm 1100
  • 标识数据
    • 注释记号 ---
    • 型号 ---
    • URL http://www.kaiquan.com.cn/
    • 类型注释 ---
    • 说明 Double suction pump - KQSW
    • 成本 ---
    • 类型图像 ---
    • 制造商 Kaiquan
    • 部件代码 ---
  • 图形
    • Use Minimum Symbol Size 0
  • 可见性
    • CAT0 1
  • 机械
    • MC Flow Factor 1
    • QmdConnectorList 301;DN1;302;DN2
分类 给排水-供水及储水设备-给水泵
模型格式 rfa
适配软件 Revit
特点
上传时间 2022-11-17
构件有问题?点我反馈
构件品牌 凯泉
