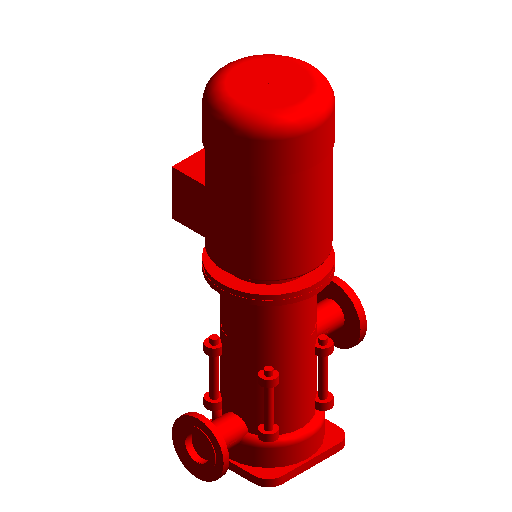

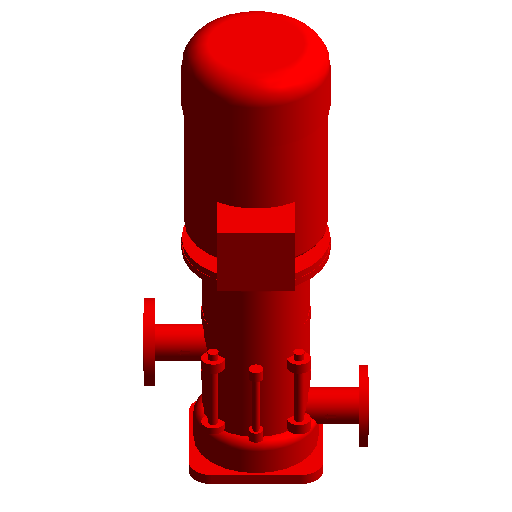

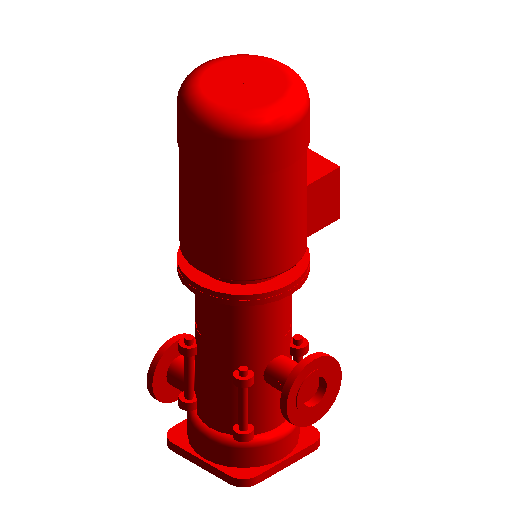

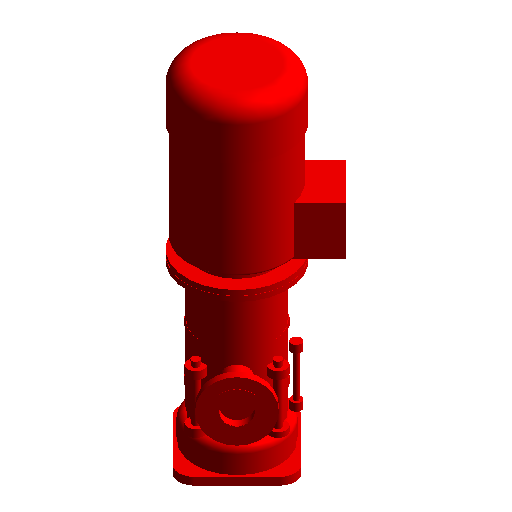

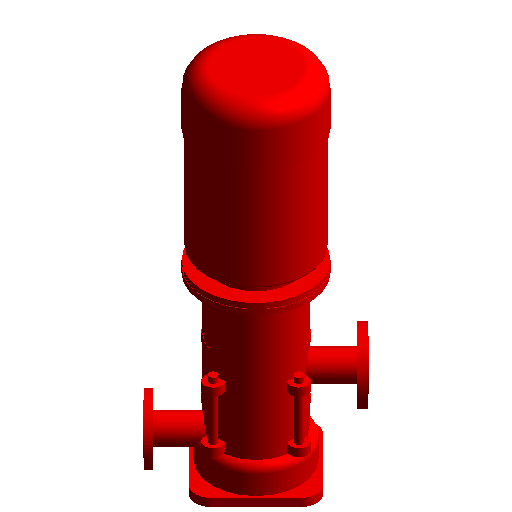

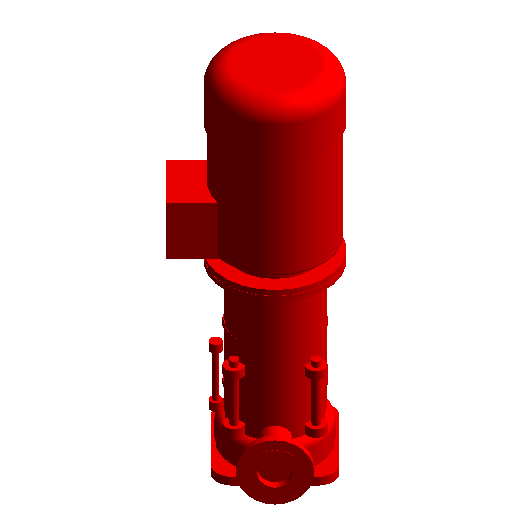

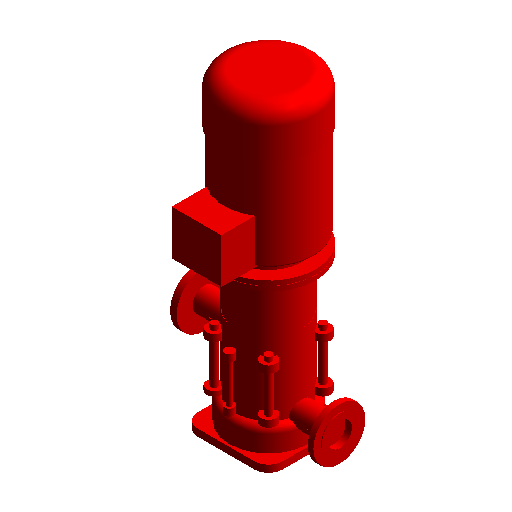

规格
XBD10/20-100DN
- 其他
- 电源相数 三相
- 主体材质 ---
- 长度mm 600
- LM 655mm
- 功能用途 消防泵
- 流量m³/h 72
- H3 130mm
- TD2 3mm
- TD1 3mm
- 品牌 Kaiquan
- T2 28mm
- T1 24mm
- B3 115.200004577637mm
- 出口管径DNmm 100
- 宽度mm 1319
- 吸入形式 单吸
- B1 180mm
- 电机功率kw 37
- DD2_ 78mm
- 转速rpm 2960
- 最大流量m³/h 0
- R3 15mm
- W2D 99.9999999999999mm
- 汽蚀余量m 0
- T1__ve -24mm
- R4 32mm
- R5 20mm
- P_ 200mm
- H7_ 199mm
- 结构形式 离心式
- L2D 99.9999999999999mm
- 驱动形式 电动机驱动
- 产品名称 XBD-DN系列立式多级消防泵
- H7 259mm
- 安装形式 落地式
- B2 144mm
- 产品系列 XBD-DN
- LL 190mm
- H1 209mm
- LM_ 393.000030517578mm
- 进口管径DNmm 100
- DD1_ 78mm
- 设备重量kg 0
- 产品型号 XBD10/20-100DN
- 额定电压V 380
- 泵轴方向 立式
- R6 10mm
- RD 200mm
- 叶轮级数 多级
- 最大扬程m 0mm
- R2 117.5mm
- 电源类型 交流AC
- 频率Hz 50
- 变频 ---
- TD2__ve -3mm
- 扬程m 100
- H8 341mm
- L2D_Min 0mm
- H1_ 440.699981689453mm
- 效率% 0
- AG_ 105mm
- 最小流量m³/h 0
- AD 305mm
- 最小扬程m 0
- 高度mm 505
- DN1__ve -100mm
- A 300mm
- R1 110mm
- H2 383mm
- A__ve -300mm
- 尺寸标注
- DN2 100mm
- RN2 50mm
- 长度 485mm
- RN1 50mm
- DN1 100mm
- 宽度 600mm
- 高度 1319mm
- 标识数据
- 成本 ---
- 部件代码 ---
- 类型注释 ---
- 注释记号 ---
- URL http://www.kaiquan.com.cn/
- 制造商 Kaiquan
- 类型图像 ---
- 说明 Vertical multi-stage fire pump - XBD-DN
- 型号 ---
- 图形
- Use Minimum Symbol Size 0
- 可见性
- CAT0 1
- 机械
- MC Flow Factor 1
- QmdConnectorList 301;DN2;302;DN1
分类
模型格式 rfa
适配软件
特点
上传时间 2022-11-17
构件有问题？点我反馈
构件品牌 凯泉
